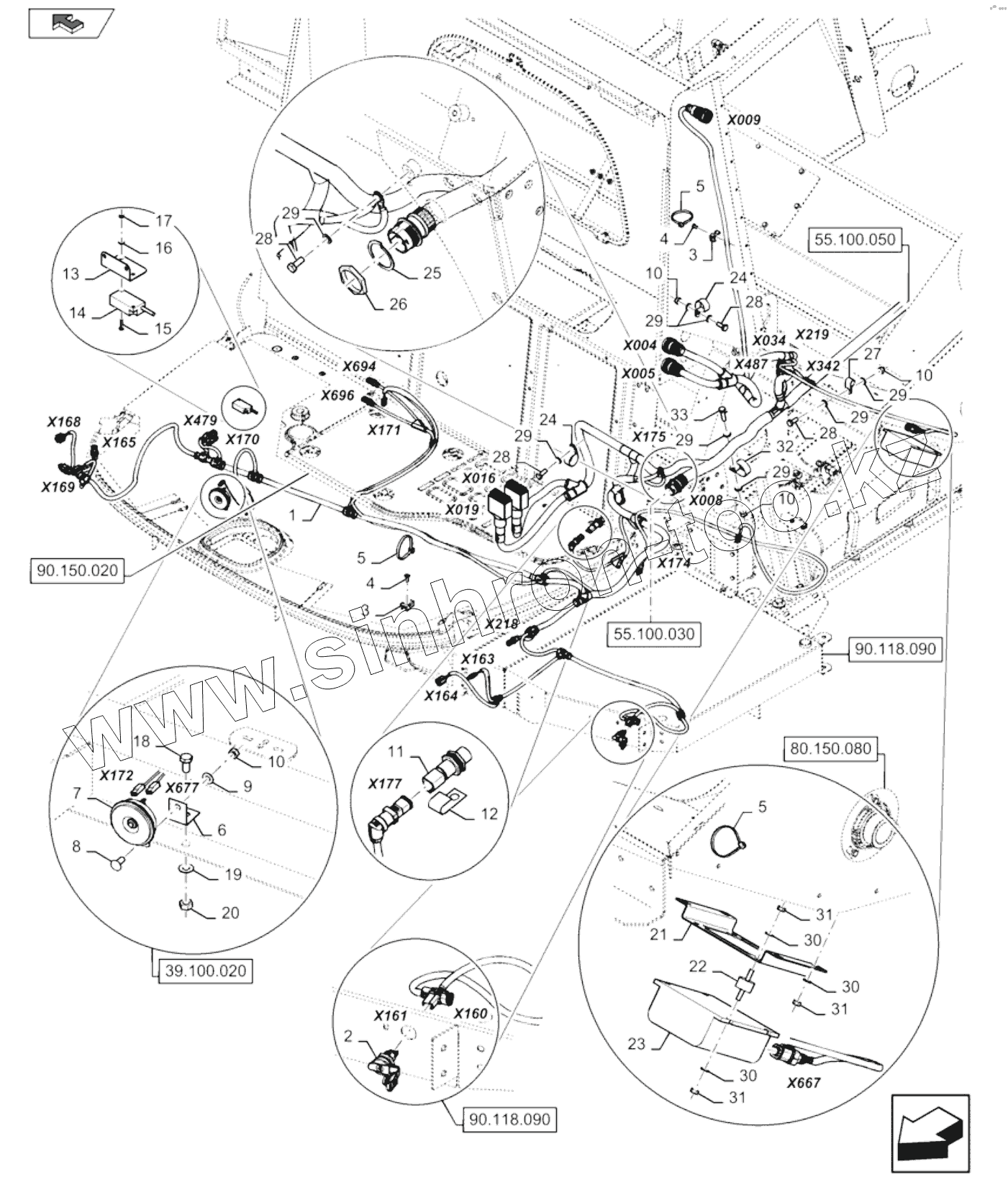

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). MAIN WIRE HARNESS, CAB

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

5

5

6

7

8

9

10

10

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

24

25

25

26

27

28

28

28

28

29

29

29

29

29

29

29

30

30

30

30

31

31

31

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84308323		Wire harness
2	84191453		Socket
3	86590413		Base
4	445394		Rivet
5	86566989		Cable tie
5	86566989		Cable tie
6	84435605		Support
7	87714969		Horn
8	86507486		Carriage bolt
9	322358		Belleville washer
10	9706690		Nut
11	84391774		Sensor
12	134579		Wire clamp
13	87549385		Support
14	87553282		Sensor
15	86511824		Screw
16	322355		Belleville washer
17	385681		NUT
18	43138		BOLT
19	140045		Belleville washer
20	100016		Гайка
21	84324139		Support
22	84341086		Damper
23	84172704		Module
24	87307884		Clamp
24	86628564		CLAMP
25	636665		Lock washer
25	84420455		Lock washer
26	86619907		Nut
27	86625036		CLAMP
28	120104		BOLT
29	86624184		WASHER
30	86588450		Washer
30	322357		Шайба бельвиля
31	353308		NUT
31	9706755		Nut
32	87010657		Clamp
33	43128		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
