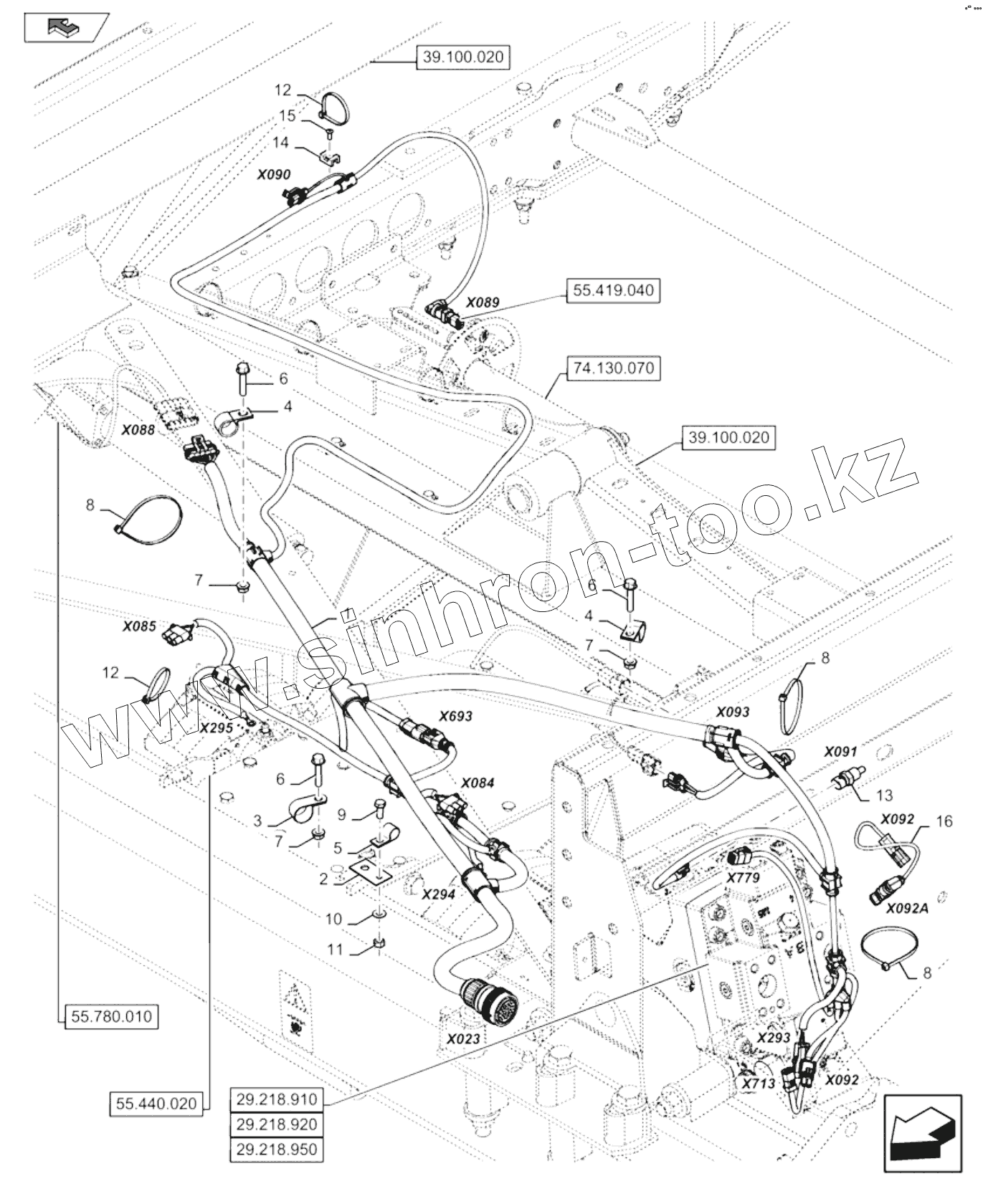

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). LOWER FRAME, ELECTRICS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
6
7
7
7
8
8
8
8
9
9
10
10
11
12
12
12
13
14
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 84308326 Wire harness
2 84435328 Bracket
3 9827902 CLAMP
4 619284 CLAMP
5 9706748 CLAMP
5 9706748 CLAMP
6 86511842 Bolt
7 86505868 NUT
8 86566990 Cable tie
8 86566990 Cable tie
9 120104 BOLT
9 120104 BOLT
10 322358 Belleville washer
10 322358 Belleville washer
11 9706690 Nut
12 86566989 Cable tie
12 86566989 Cable tie
13 86597586 Sensor
14 86590413 Base
14 86590413 Base
15 445394 Rivet
15 445394 Rivet
16 84490358 Wire harness
