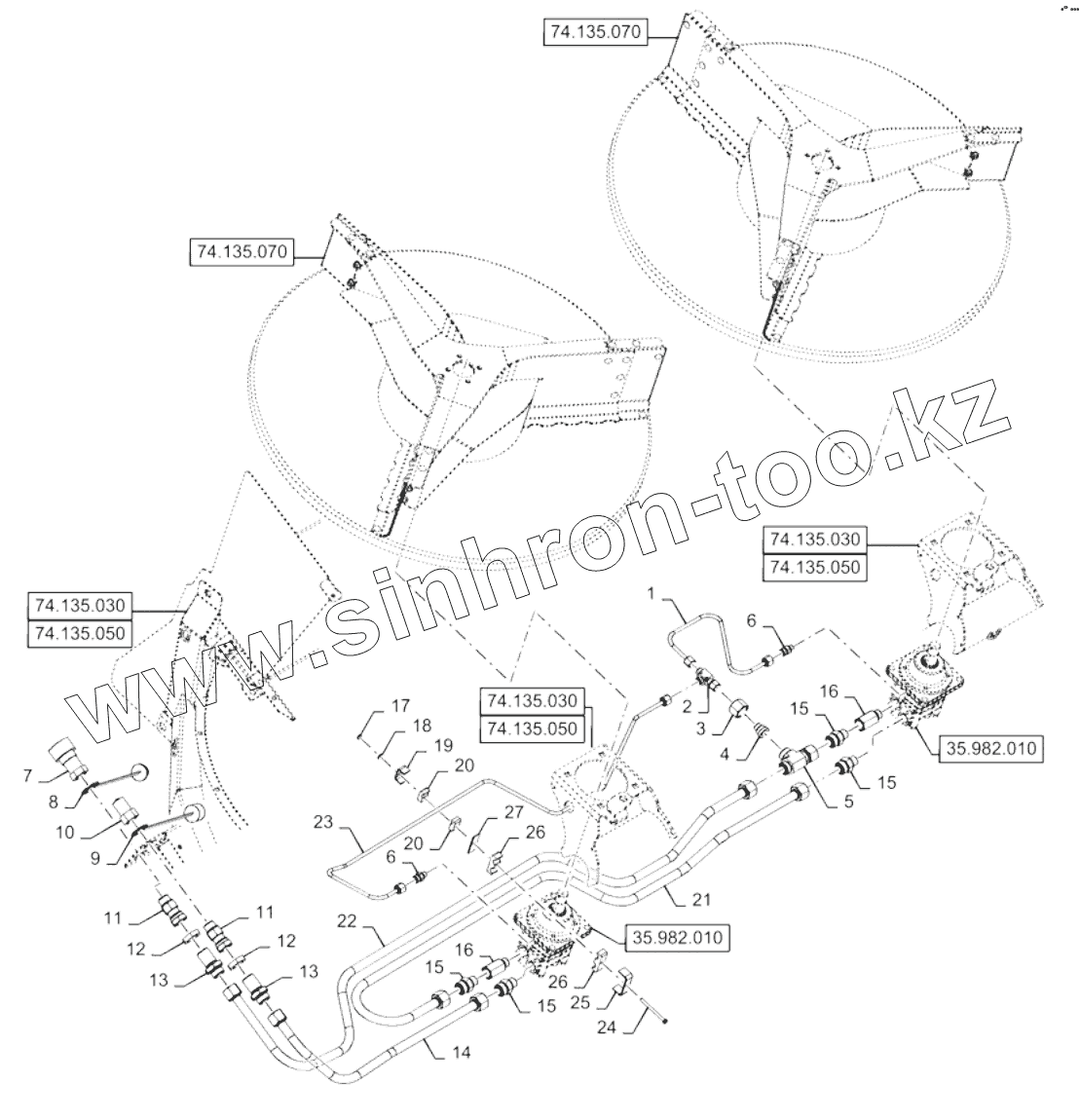

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). HYDRAULICS , OPTI-SPREAD

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

11

12

12

13

13

14

15

15

15

15

16

16

17

18

19

20

20

21

22

23

24

25

26

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87484953		Hyd tube
2	84989848		Tee
3	85802972		Tube nut
4	87026878		Hyd connector
5	87016915		Tee
6	84135968		Hyd connector
7	86564734		Coupling
8	87036366		Dust cap
9	87036367		Dust cap
10	9820148		Coupling
11	87485024		Hyd connector
12	86639062		NUT
13	86639064		UNION
14	84194131		Hyd tube
15	84135970		Hyd connector
16	84130366		Hyd connector
17	353308		NUT
18	322357		Шайба бельвиля
19	433101		Support
20	433008		Clamp
21	84196483		Hyd tube
22	84194197		Hyd tube
23	87484955		Hyd tube
24	86508570		Bolt
25	84814948		Support
26	430356		Clamp
27	397645		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
