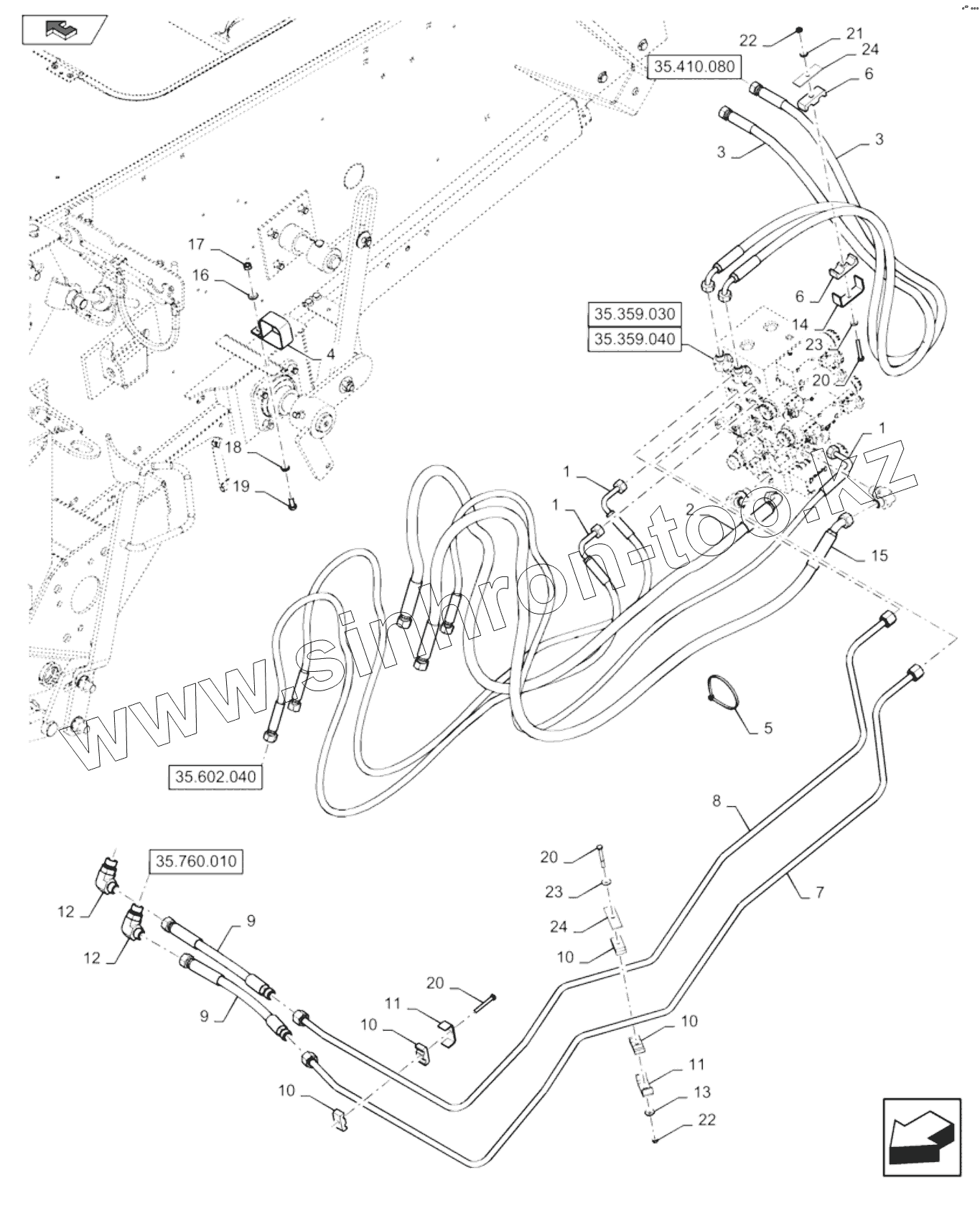

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). FEEDER HYDRAULIC TUBES

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

5

6

6

6

7

7

8

8

9

9

10

10

10

10

11

11

12

12

13

14

15

16

17

18

19

20

20

20

21

22

22

23

23

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84375425		Flexible hose
2	86578275		Hydraulic hose
3	87536521		Flexible hose
4	87000226		Hose clamp
5	86566990		Cable tie
6	430356		Clamp
7	84299842		Hyd tube
7	84343862		Hyd tube
8	84299844		Hyd tube
8	84343864		Hyd tube
9	84345232		Hydraulic hose
10	430357		Clamp
11	431941		Support
12	86579692		ELBOW
13	412649		Belleville washer
14	84814948		Support
15	84419907		Hydraulic hose
16	322358		Belleville washer
17	9706690		Nut
18	86624184		WASHER
19	120104		BOLT
20	120056		Болт
21	322357		Шайба бельвиля
22	412152		Nut
23	322357		Шайба бельвиля
23	322357		Шайба бельвиля
24	434103		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
