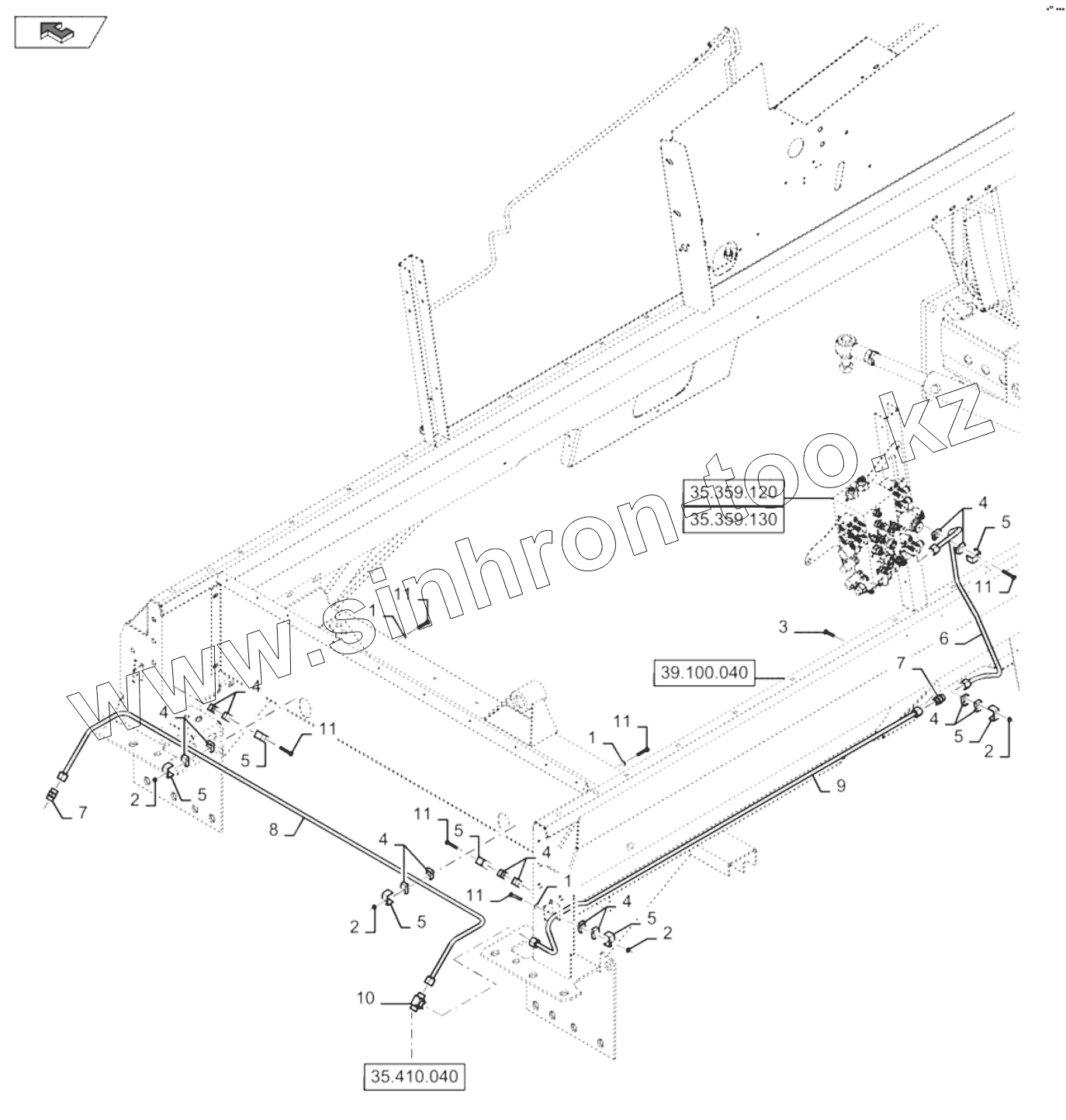

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). FEEDER HEIGHT SYSTEM PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
2
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
7
7
8
8
8
9
9
10
11
11
11
11
11
11
Позиция на иллюстрации Заводской номер детали Название детали
1 322357 Шайба бельвиля
2 412152 Nut
3 412327 Carriage bolt
3 412364 Carriage bolt
4 433008 Clamp
5 442340 Support
6 84397341 Hyd tube
7 84431547 Union
8 86598059 Hyd tube
8 84487212 Hyd tube
8 84487214 Hyd tube
9 84397339 Hyd tube
9 84488497 Hyd tube
10 86533127 Tee
11 86977790 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
