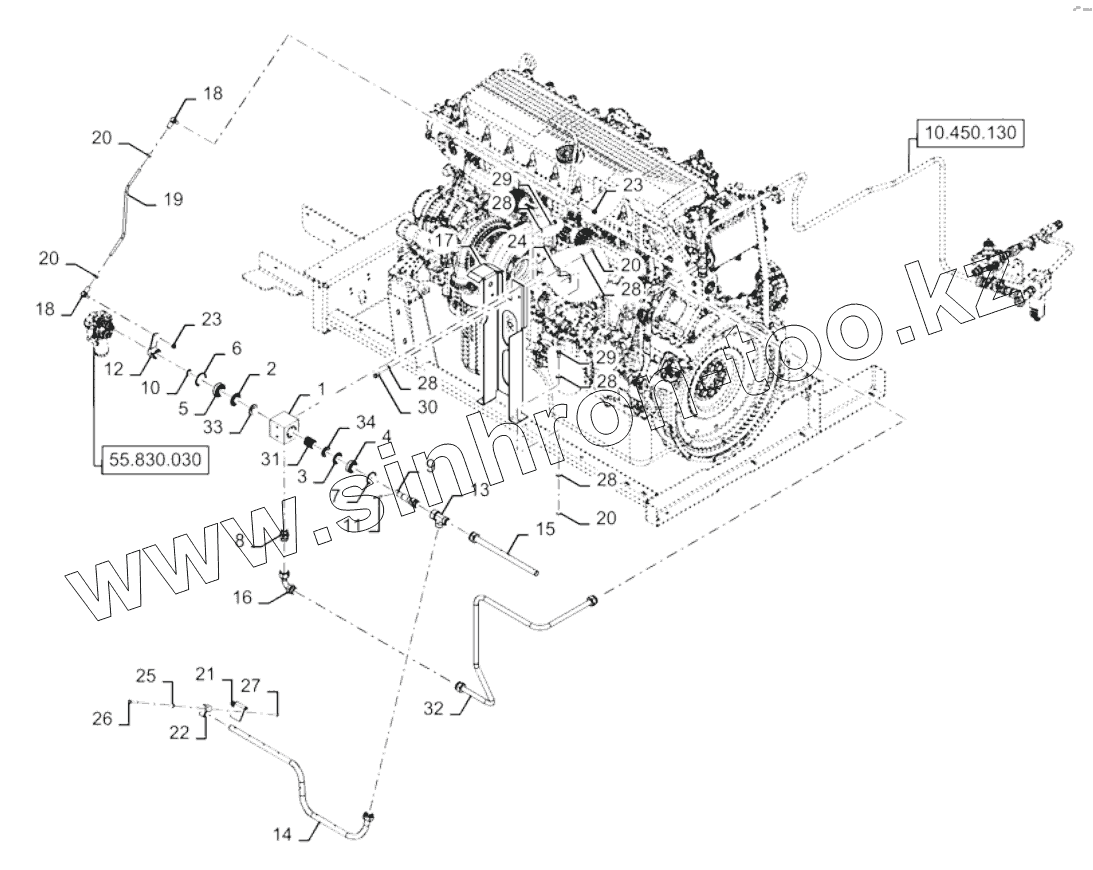

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). ENGINE BLOW-OFF

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
20
21
22
23
23
24
25
26
27
28
28
28
28
28
29
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 87697806 Housing
2 84021570 Seal
3 84021569 Seal
4 86629499 Ball bearing
5 727874 Ball bearing
6 300647 RING
7 300645 Snap ring
8 9516263 Fitting
9 84157900 Fitting
10 370016 Snap ring
11 300868 Roll pin
12 84198161 Support
13 84042442 3 way connection
14 87700868 Tube
15 87698540 Air intake
16 435349 Elbow
17 84190742 Support
18 412439 Ball joint
19 84190480 Threaded rod
20 9706690 Nut
21 84466495 Plate
22 84168531 Guide
23 86629542 Гайка
24 84196109 Plate
25 322357 Шайба бельвиля
26 43118 Bolt
27 9706755 Nut
28 322358 Belleville washer
29 120104 BOLT
30 120103 Bolt
31 84264205 Compression spring
32 84331657 Air intake tube
33 84238207 Spacer
34 84242900 Spacer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
