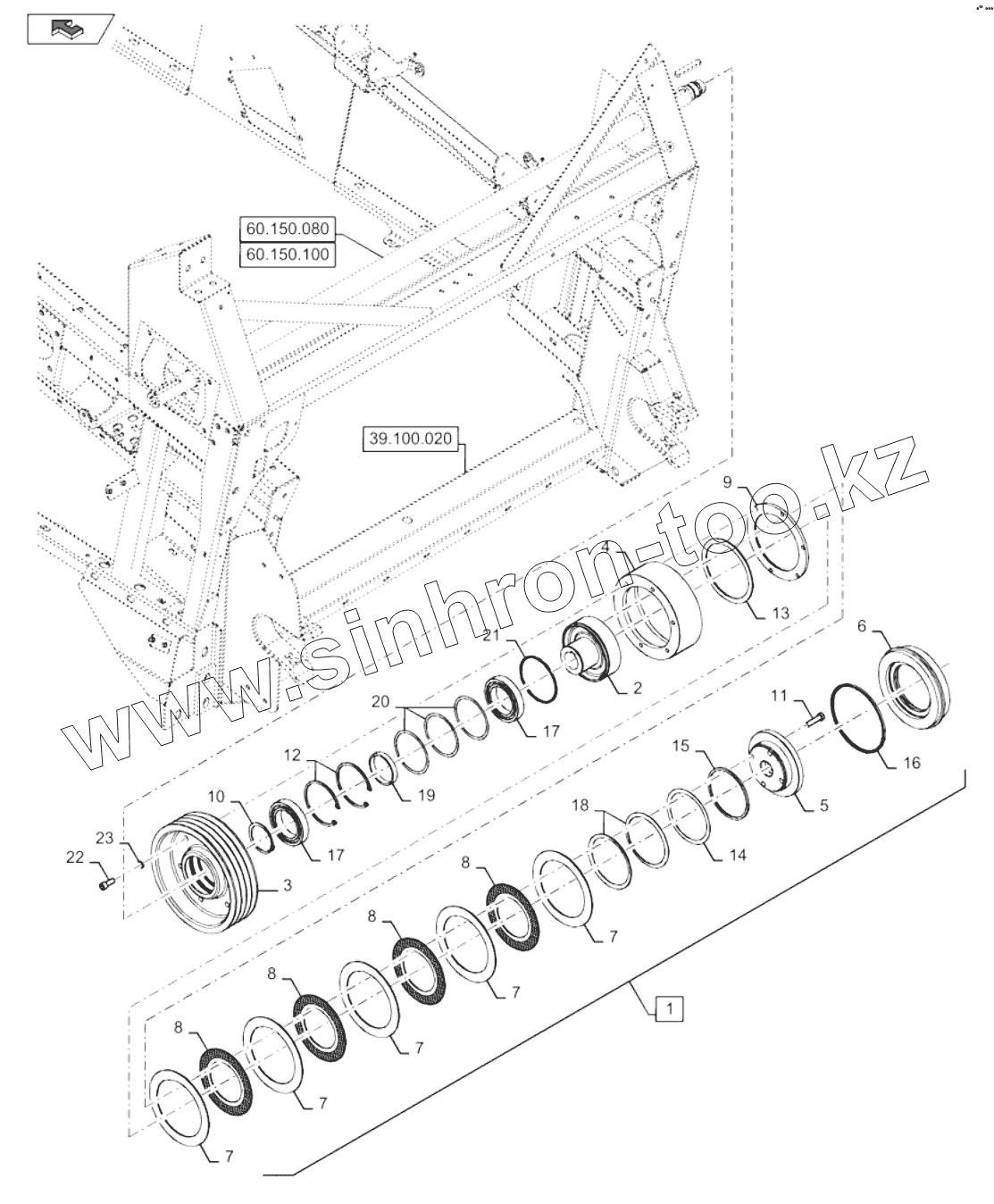

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). CLUTCH, 16 PINS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 84289853 Clutch
2 87011046 Hub
3 87559750 Pulley
4 87559751 Housing
5 87011048 Cylinder
6 84435843 Piston
7 84435848 Clutch plate
8 84289848 Clutch disc
9 84435849 Disc
10 370009 Snap ring
11 9706702 Bolt
12 388294 Snap ring
13 84435852 Circlip
14 84435855 Spacer
15 84435856 Sealing ring
16 84435857 Sealing ring
17 84435858 Ball bearing
18 84435861 Washer
19 87011049 Bushing
20 84435859 Disc
21 84435854 O-ring
22 87559752 Hex soc screw
23 87559753 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
