Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). BLOW-OFF SYSTEM, TUBES

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

6

7

8

9

9

10

11

11

12

13

14

15

16

17

18

19

19

19

19

20

20

21

22

23

24

24

24

24

25

25

26

26

27

28

28

29

30

31

32

32

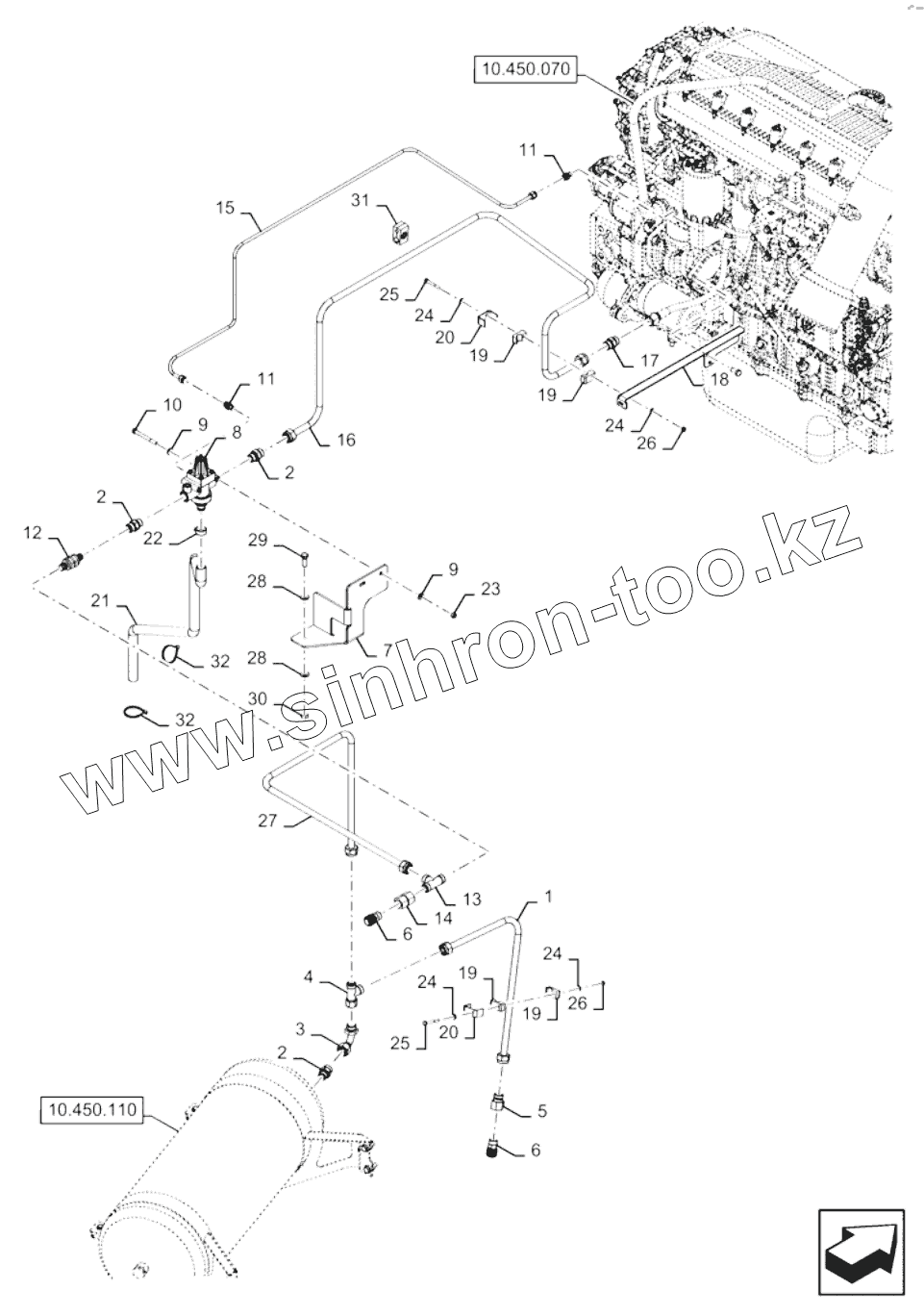

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84203765		Air intake tube
2	9516263		Fitting
3	435349		Elbow
4	84042903		Tee
5	84334928		Fitting
6	84043491		Coupling
7	84405791		Support
8	84186182		Control valve
9	322358		Belleville washer
10	43133		BOLT
11	9513082		Fitting
12	84432361		Tube
13	444325		3 way connection
14	84433625		Fitting
15	84203021		Air intake tube
16	84186371		Air intake tube
17	335174		Nipple
18	84217949		Support
19	433007		Clamp
20	433100		Support
21	9507811		Conduit
22	326082		Clamp
23	9706690		Nut
24	322357		Шайба бельвиля
25	120056		Болт
26	353308		NUT
27	84203734		Air intake tube
28	140045		Belleville washer
29	43140		BOLT
30	100016		Гайка
31	87000159		Clamp
32	86566989		Cable tie

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
