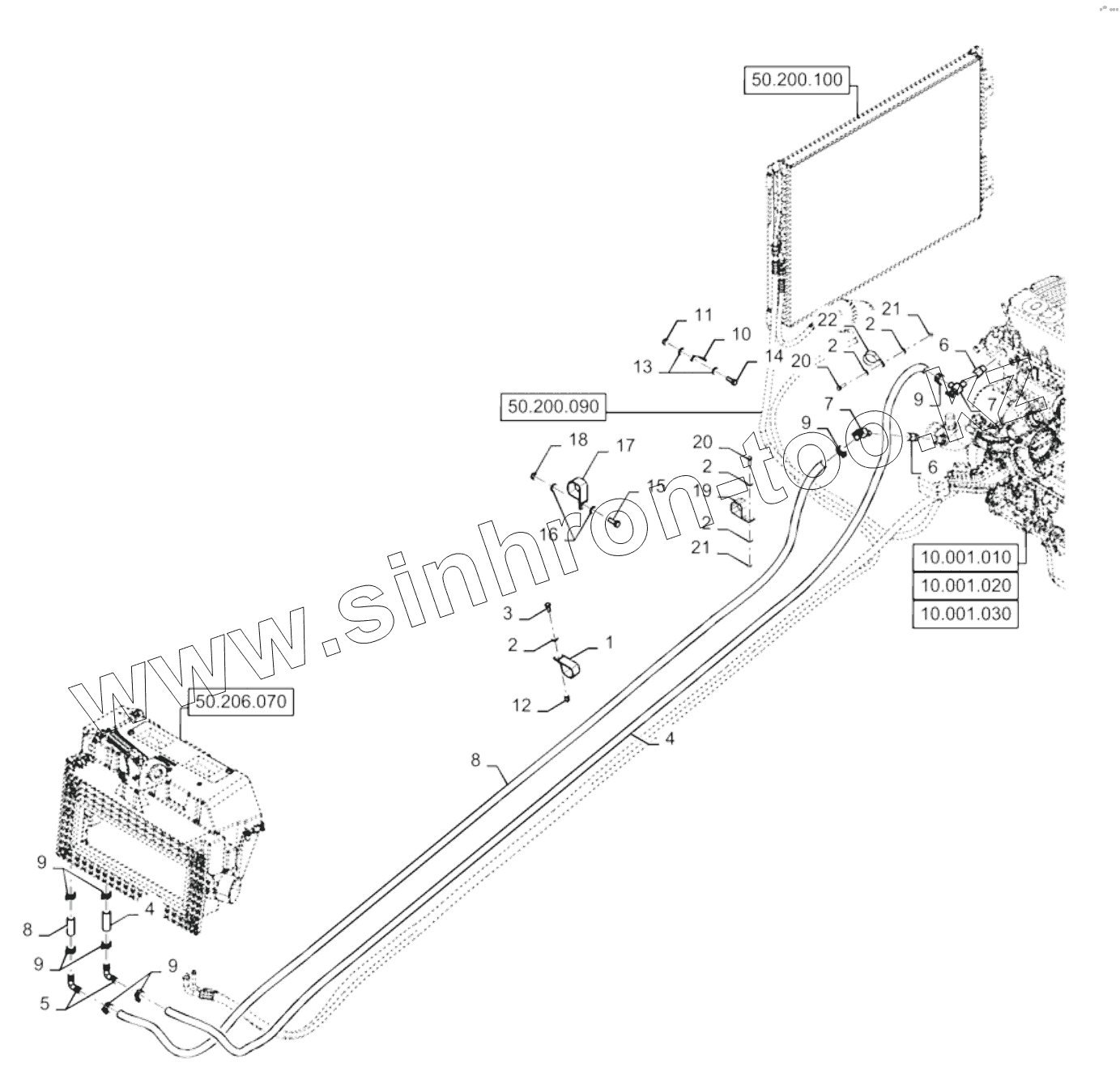

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1). AIR CONDITIONER - HEATING HOSES

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

3

3

4

4

5

6

6

7

7

8

8

8

9

9

9

9

9

10

11

12

13

14

14

15

15

16

17

18

19

20

20

21

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84352951		Clamp
2	322357		Шайба бельвиля
2	322358		Belleville washer
3	120101		Bolt
3	43127		BOLT
4	87567192		Heater hose
5	127083A1		Elbow
6	84334474		Fitting
7	83961305		Valve
8	87567191		Heater hose
8	87567191		Heater hose
9	87000223		Hose clamp
10	700514		Clamp
11	9706690		Nut
12	87556072		Nut
13	322358		Belleville washer
14	120101		Bolt
14	43127		BOLT
15	120101		Bolt
15	43127		BOLT
16	322358		Belleville washer
17	84352951		Clamp
18	9706690		Nut
19	87301688		Хомут
20	43127		BOLT
21	9706690		Nut
22	9827902		CLAMP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
