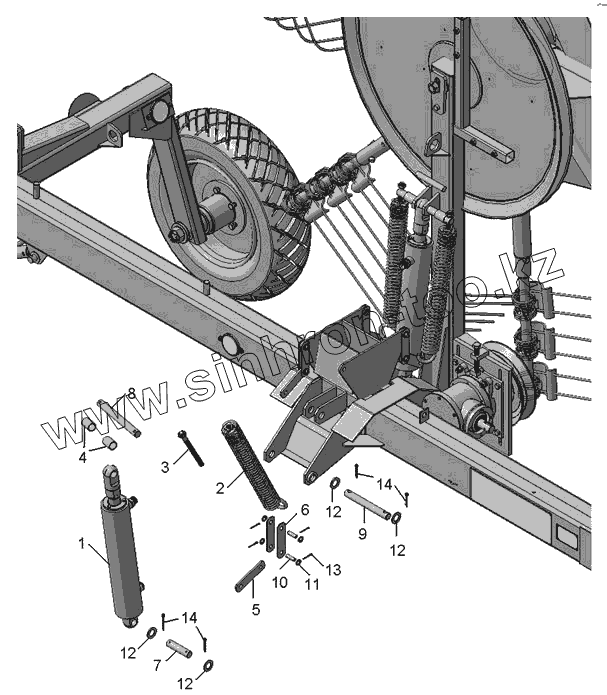

Каталог запасных частей к технике: Нефтекамский автозавод ГВД-1-Ф-6,0. Установка гидроцилиндров и пружин
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГВД 17.00.000Н | Гидроцилиндр | |
| 2 | ГВД 23.00.000 | Пружина уравновешивания | |
| 3 | КРД 2.4.04.170 | Винт | |
| 4 | ГВД 00.00.010 | Втулка | |
| 5 | ГВД 00.00.402 | Звено | |
| 6 | ГВД 00.00.402-01 | Звено | |
| 7 | ГВД 00.00.602-01 | Ось | |
| 8 | ГВД 00.00.602-02 | Ось | |
| 9 | ГВД 00.00.604 | Ось | |
| 10 | ГВД 00.00.608 | Ось | |
| 11 | 1/05200/01 | Шайба | |
| 12 | 1/05206/01 | Шайба 24х42 | |
| 13 | 1/07969/01 | Шплинт разводной 4х25 | |
| 14 | 1/07983/01 | Шплинт разводной 6х40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
