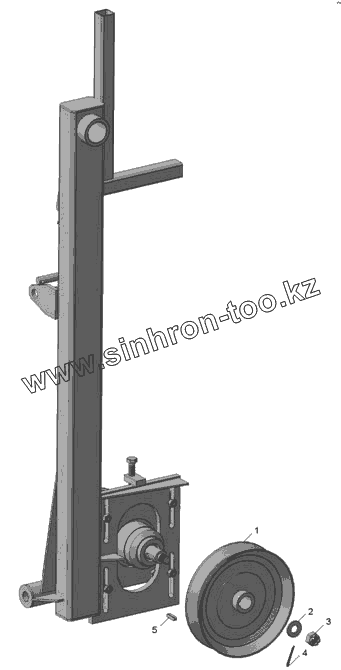

Каталог запасных частей к технике: Нефтекамский автозавод ГВД-1-Ф-6,0. Шкив ведущий, установка

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели

Марка Не выбрано КЗК МТЗ Нефтекамский автозавод ХТЗ

Модель Не выбрано ГВД-1-Ф-6,0 (2006) КРН-2,1 (2005)

Схема > Не выбрано Рама ГВД 01.00.000Н Колесный ход Балки ГВД 03.00.000, ГВД 03.00.000-01 Ротор ГВД 06.00.000 Колесо ГВД06.02.000 Н Колесо с камерой и покрышкой в сборе 8122-3107010 Установка опоры ГВД 07.00.000 Крепление грабель к ротору Кривошип ГВ.3,6.10.00.000 Граблина Установка рамы и стяжек Стяжки Установка гидроцилиндров и пружин Гидроцилиндр Пружина уравновешивания Винт КРД 2.4.04.170 Установка трубопровода Переходник Н036.83.20Н Рукав высокого давления РВД 12.00.00-11Н Установка редуктора ГВ 03.00.000 Редуктор ГВ 03.00.000 Стакан большой ГВ 03.01.000 Стакан малый ГВ03.02.000 Шкив ведущий, установка Установка редуктора УГМ-4,2.04.00.000 Редуктор УГМ-4,2.04.00.000 Крышка редуктора УГМ-4,2.04.01.000 Световозвращатели, знак дорожный Установка табличек Установка ограждения, ремень Валы карданные

1

2

3

4

5

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ГВ-3,6.13.00.000		Шкив ведущий
2	ГВД 00.00.011		Шайба
3	1/07231/11		Гайка Ек М20х1,5
4	1/07338/01		Шплинт разводной 4х40
5	Шпонка 10х8х35		Шпонка 10х8х35

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
