Каталог запасных частей к технике: Навигатор-Новое машиностроение TRB14. Тандемные тележки и колеса

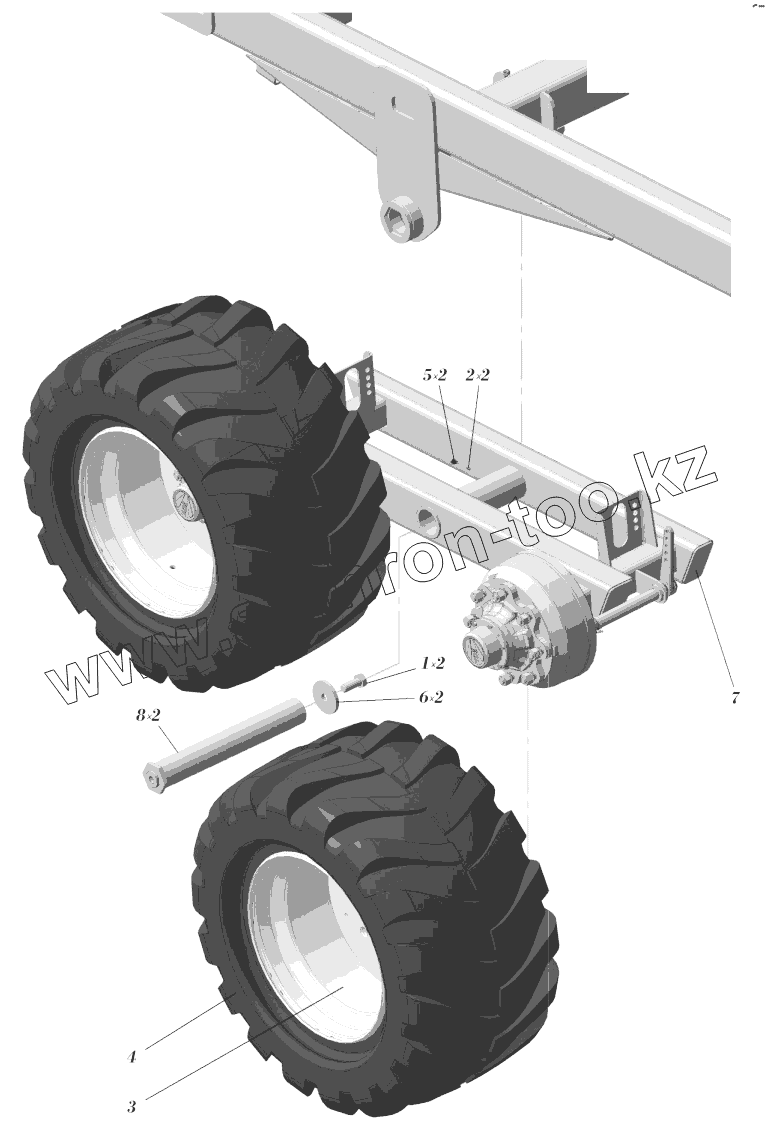

ТА03.000-01
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТА03.000-01 | ТА03.000-01 | Рама | |
| 1 | 01E660 | Болт | |
| 2 | 01I006 | Масленка | |
| 3 | 15O006 | Колесо | |
| 4 | 15R357 | Шина | |
| 5 | 45S007 | Колпачок | |
| 6 | ТА00.001 | Шайба | |
| 7 | ТА03.000 | Рама | |
| 8 | ТА04.000 | Ось в сборе |
