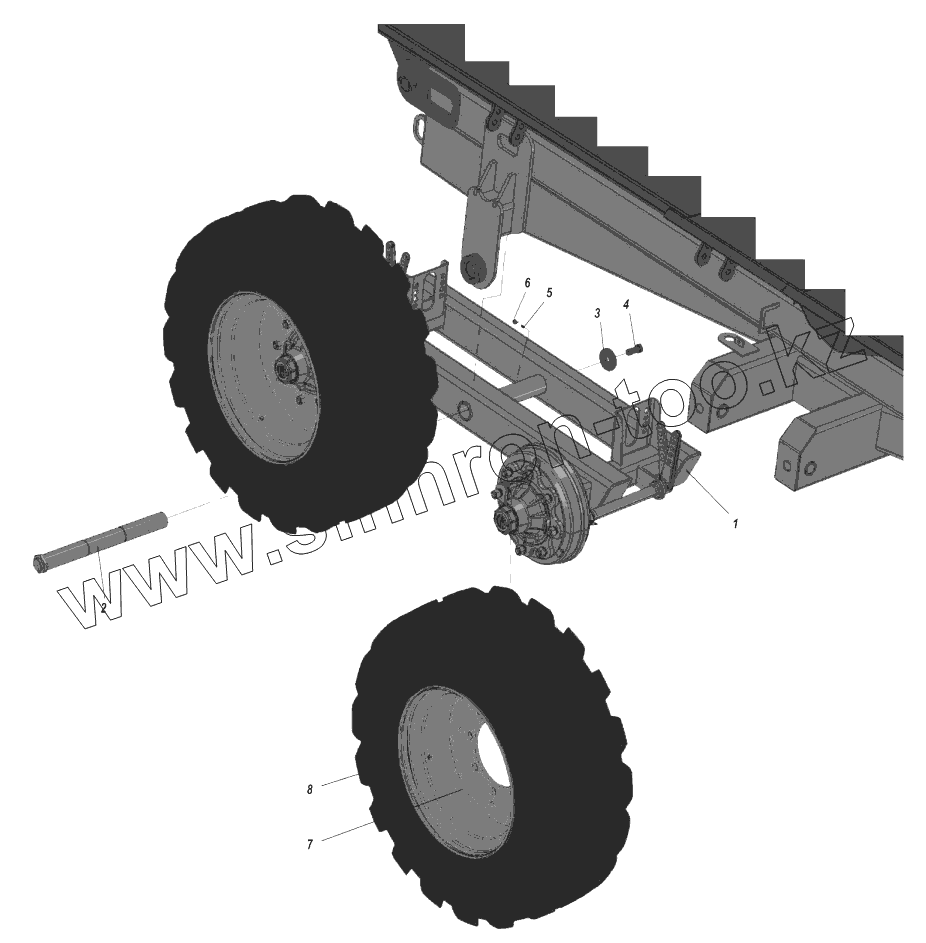

Каталог запасных частей к технике: Навигатор-Новое машиностроение TRB10. Тандемные тележки и колеса
TRB10-01.03.000-01
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TRB10-01.03.000-01 | TRB10-01.03.000-01 | Тележка тандемная | |
| 1 | TRB10-01.03.000 | Тележка тандемная | |
| 2 | TRB10-01.04.000 | Ось тележки | |
| 3 | TRB10-00.00.014 | Шайба оси тележки | |
| 4 | 01E515 | Болт | |
| 5 | 01I006 | Масленка | |
| 6 | 45S007 | Колпачок | |
| 7 | 15O007 | Колесо | |
| 8 | 15R358 | Шина |
