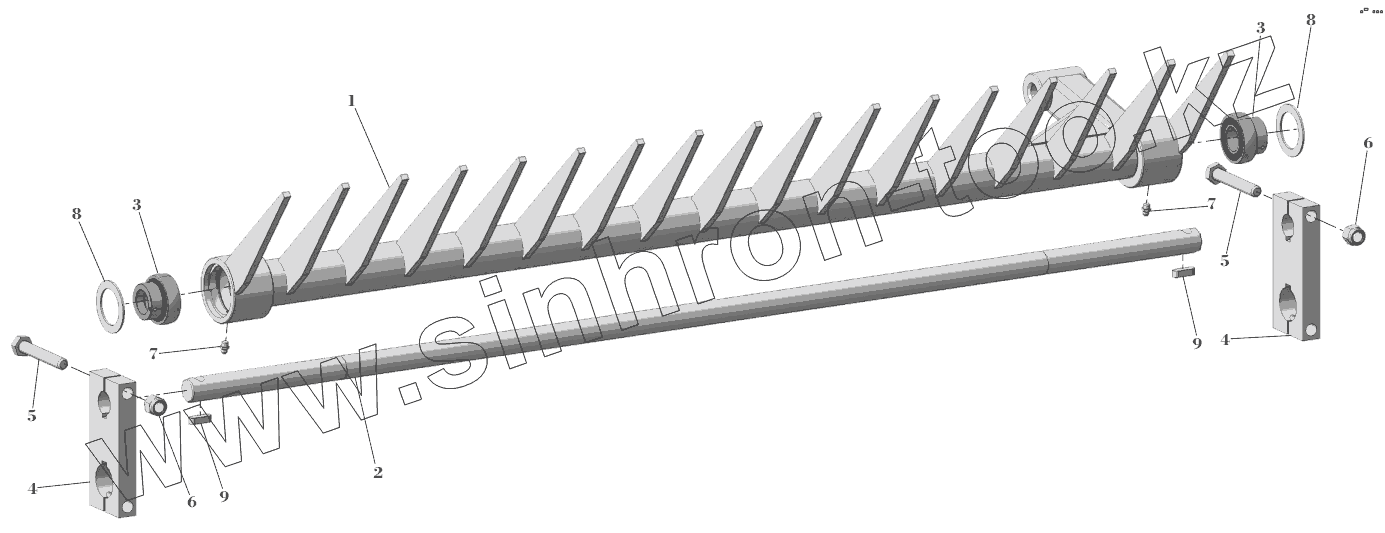

Каталог запасных частей к технике: Навигатор-Новое машиностроение RВ15. УКЛАДЧИК В СБОРЕ
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R23124 | Укладчик | |
| 2 | 221061 | Вал укладчика | |
| 3 | 05O325 | Подшипник | |
| 4 | 211092 | Пластина соединительная | |
| 5 | 01E322 | Болт | |
| 6 | 2Г1209604 | Гайка | |
| 7 | 01I006 | Масленка | |
| 8 | 201139 | Шайба | |
| 9 | 241001 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
