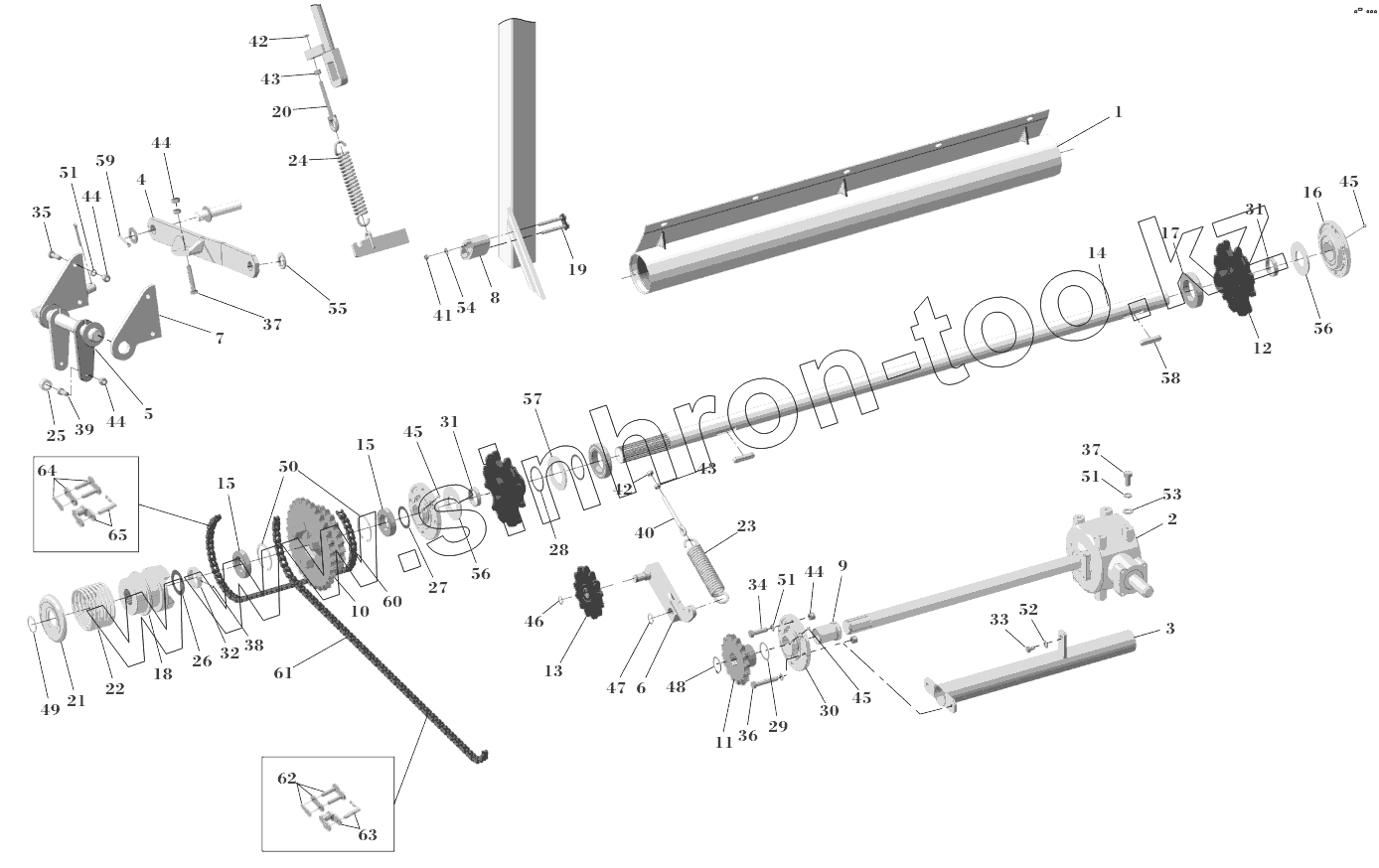

Каталог запасных частей к технике: Навигатор-Новое машиностроение RВ15. ПРИВОД ПРЕСС-ПОДБОРЩИКА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
43
44
44
44
44
45
45
45
46
47
48
49
50
51
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R23075 | Защита ведущего вала | |
| 2 | 31О001 | Редуктор | |
| 3 | R23074 | Защита вала редуктора | |
| 4 | R23095 | Рычаг расцепления | |
| 5 | R23090 | Группа расцепления | |
| 6 | R23059 | Кронштейн натяжителя цепи | |
| 7 | 201078 | Плита | |
| 8 | RB15.00.010 | Натяжитель | |
| 9 | 05O140/2 | Втулка | |
| 10 | Rs3080 | Полумуфта кулачковая фиксированная для цепи | |
| 11 | Rs2137 | Венец ведущий | |
| 12 | R2S081 | Ведущая звездочка | |
| 13 | R2T013 | Звездочка натяжения цепи | |
| 14 | 221030 | Вал ведущий | |
| 15 | 05C045 | Подшипник | |
| 16 | 05O145 | Опора с подшипником | |
| 17 | 05C060 | Подшипник | |
| 18 | R23079 | Полумуфта кулачковая скользящая | |
| 19 | R20250 | Перемычка | |
| 20 | R21011 | Стержень тяги | |
| 21 | 201072 | Тарелка | |
| 22 | 12C001 | Пружина включения кулачковой муфты | |
| 23 | 12T001 | Пружина натяжителя цепи | |
| 24 | 12T015 | Пружина | |
| 25 | 221028 | Ролик механизма расцепления | |
| 26 | 39С070 | Кольцо регулировочное | |
| 27 | 39F040 | Распорное кольцо | |
| 28 | 39F045 | Кольцо регулировочное | |
| 29 | 39F043 | Шайба 40,2х50х0,5 | |
| 30 | 05O140/1 | Опора сподшипником | |
| 31 | 231034 | Кольцо дистанционное | |
| 32 | 231035 | Кольцо | |
| 33 | 01E210 | Болт М10х16 | |
| 34 | 01E315 | Болт М12х45 | |
| 35 | 01E308 | Болт М1240 | |
| 36 | 01E318 | Болт | |
| 37 | 01E303 | Болт | |
| 38 | 01V061 | Винт | |
| 39 | 01C080 | Винт | |
| 40 | 01V315 | Винт | |
| 41 | 02BM10 | Гайка | |
| 42 | 02O021 | Гайка | |
| 43 | 02O019 | Гайка | |
| 44 | 02O026 | Гайка | |
| 45 | 01I006 | Масленка | |
| 46 | 03E020 | Кольцо стопорное | |
| 47 | 03E025 | Кольцо стопорное 025 | |
| 48 | 03E040 | Кольцо стопорное | |
| 49 | 03E045 | Кольцо стопорное | |
| 50 | 03I075 | Кольцо стопорное | |
| 51 | 02G012 | Шайба Гровера O12 | |
| 52 | 02R015 | Шайба 10 | |
| 53 | 02R021 | Шайба 12 | |
| 54 | 02R016 | Шайба 1021 | |
| 55 | 02R050 | Шайба | |
| 56 | 02R060 | Шайба | |
| 57 | 201075 | Шайба | |
| 58 | 03C075 | Шпонка | |
| 59 | 03O650 | Шплинт | |
| 60 | 13D201 | Цепь | |
| 61 | 13D379 | Цепь | |
| 62 | 13R031 | Звено соединительное | |
| 63 | 13R030 | Звено переходное | |
| 64 | 13R010 | Звено соединительное | |
| 65 | 13R011 | Звено переходное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
