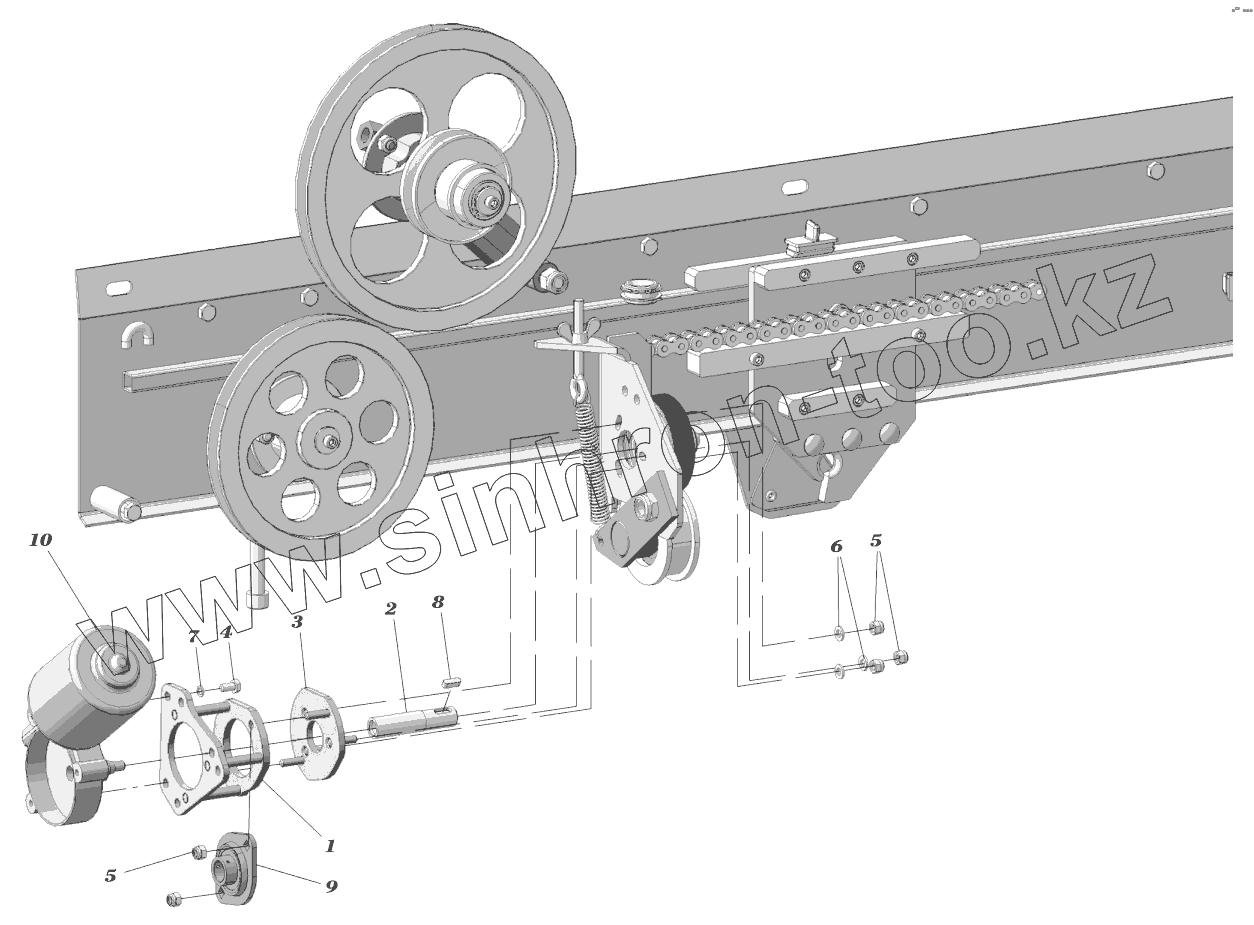

Каталог запасных частей к технике: Навигатор-Новое машиностроение RВ15. МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ С ЭЛЕКТРОПРИВОДОМ
1
2
3
4
5
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RB15.06.000 | Колокол | |
| 2 | RB15.06.021 | Вал переходный | |
| 3 | RB15.06.010 | Переходный фланец | |
| 4 | 01E030 | Болт | |
| 5 | 02B015 | Гайка М6 | |
| 6 | 02R006 | Шайба 6 | |
| 7 | 02G006 | Шайба | |
| 8 | 03C011 | Шпонка | |
| 9 | 05O217 | Опора RATY17 | |
| 10 | 38G002 | Мотор-редуктор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
