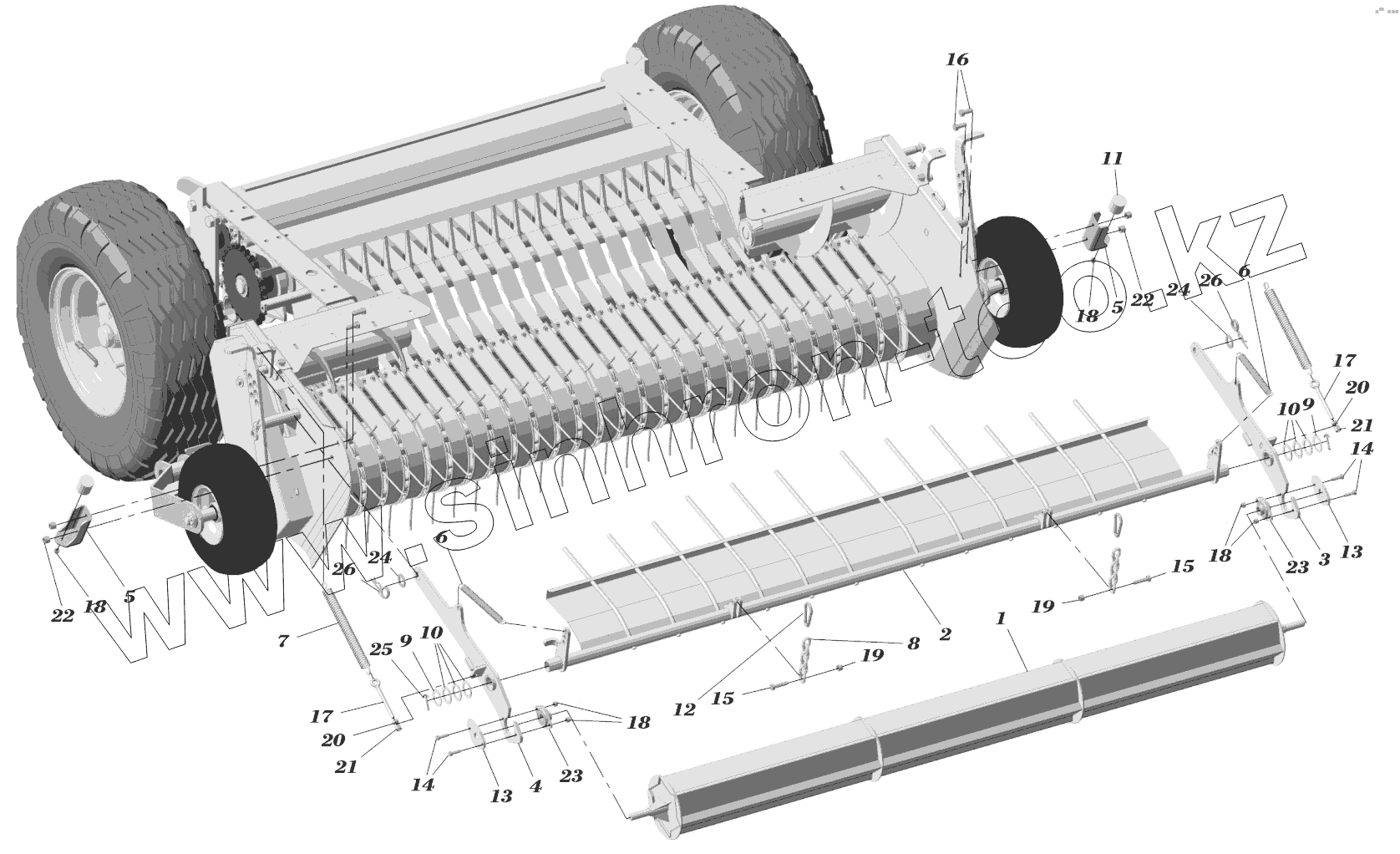

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. УСТАНОВКА ПРИЖИМНОГО РОЛИКА
1
2
3
4
5
5
6
6
7
8
9
9
10
10
11
12
13
13
14
14
15
15
16
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RB152.06.100 | Ролик | |
| 2 | RB152.06.200 | Нормализатор | |
| 3 | RB152.06.300 | Кронштейн | |
| 4 | RB152.06.300-01 | Кронштейн | |
| 5 | RB152.06.500 | Опора | |
| 6 | 12Т300 | Пружина | |
| 7 | 12Т304 | Пружина | |
| 8 | 14C002 | Цепь | |
| 9 | 39F025 | Шайба 35,5х50х0,5 | |
| 10 | 39F030 | Кольцо регулировочное 35,2х50х2 | |
| 11 | 174030 | Виброопора | |
| 12 | 205050 | Карабин пожарный | |
| 13 | RB152.06.001 | Фланец | |
| 14 | 01E115 | Болт | |
| 15 | 01E220 | Болт | |
| 16 | 01E303 | Болт | |
| 17 | 01V315 | Винт | |
| 18 | 02B025 | Гайка М8 | |
| 19 | 02B035 | Гайка М10 | |
| 20 | 02O020 | Гайка | |
| 21 | 02O022 | Гайка М10 | |
| 22 | 02B050 | Гайка М12 | |
| 23 | 05O020 | Подшипниковый узел | |
| 24 | 02R048 | Шайба | |
| 25 | 03O550 | Шплинт | |
| 26 | 13010050 | Шплинт пружинный игольчатый |
