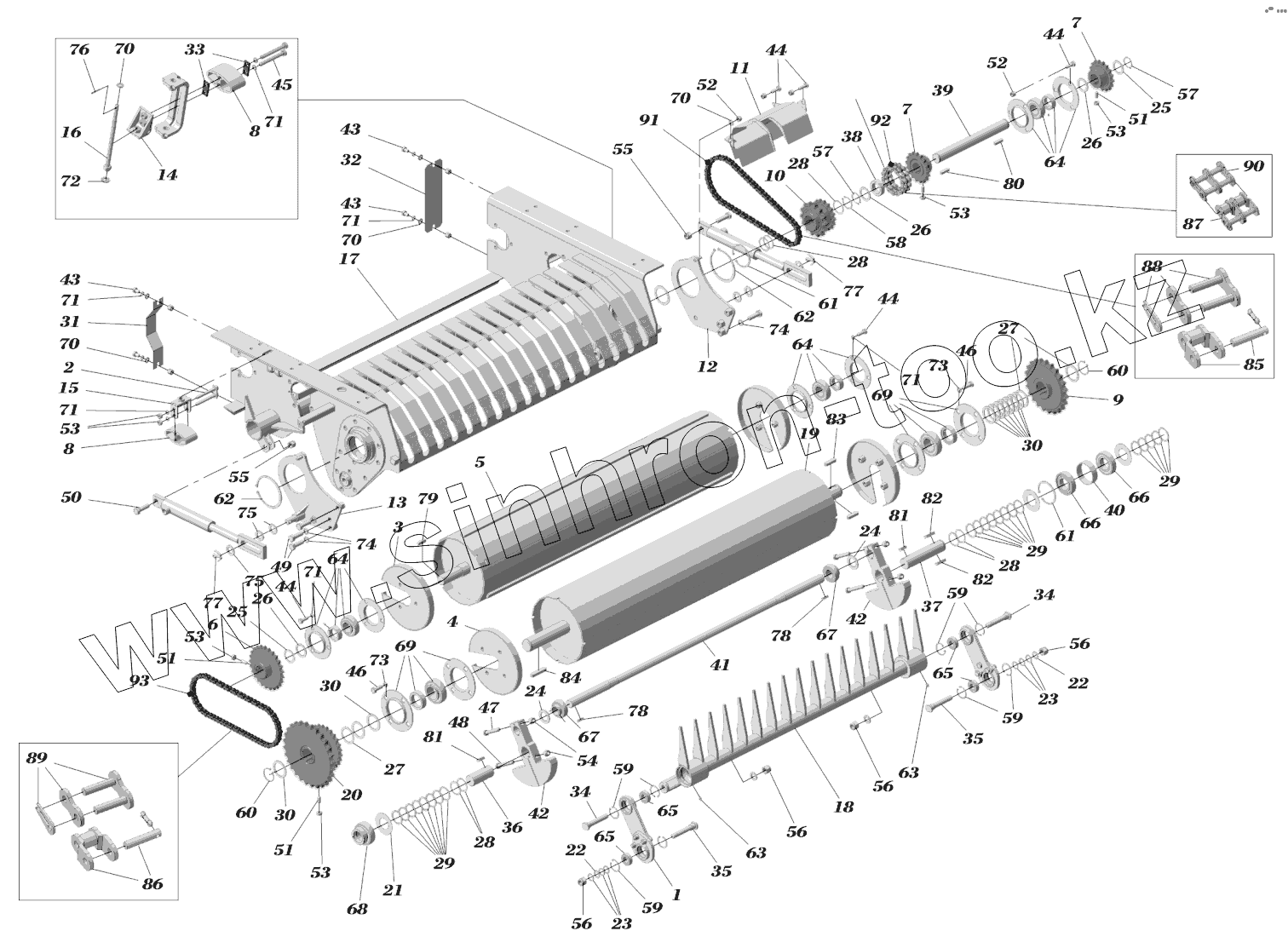

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. ТЕЛЕЖКА

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
26
27
27
28
28
28
28
29
29
29
30
30
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
42
43
43
43
44
44
44
44
45
46
46
47
48
49
50
51
51
51
52
52
53
53
53
53
53
54
55
55
56
56
56
56
57
57
58
59
59
59
59
60
60
61
61
62
62
63
63
64
64
64
65
65
65
66
66
67
67
68
69
69
70
70
70
70
71
71
71
71
71
71
72
73
73
74
74
75
75
76
77
77
78
78
79
80
81
81
82
82
83
84
85
86
87
88
89
90
91
92
93
Позиция на иллюстрации Заводской номер детали Название детали
1 11410006-01 Шатун укладчика
2 R20250/1 Перемычка
3 R21118-01 Кожух пластинчатого валка
4 R21119-01 Кожух рустованного валка
5 R23116 Валок с ребрами
6 R23134 Венец пластинчатого валка
7 RB03.010 Звездочка
8 RB15.00.010 Натяжитель
9 RB152.04.010 Венец привода рустованного валка
10 RB152.04.020 Венец привода укладчика
11 RB152.04.030 Кожух промежуточной передачи
12 RB152.04.050 Плита крепления подборщика
13 RB152.04.050-01 Плита крепления подборщика
14 RB152.04.060 Кронштейн
15 RB152.04.070 Вилка
16 RB152.04.090 Винт регулировочный
17 RB152.04.100 Тележка
18 RB152.04.210 Укладчик
19 RB152.04.300 Валок рустованный
20 RС3452 Венец двойной рустованного валка
21 39C026 Кольцо регулировочное
22 39F010 Шайба 16,2х28х0,5
23 39F017 Шайба O20,5х28х1,5
24 39F020 Кольцо регулировочное
25 39F025 Шайба 35,5х50х0,5
26 39F030 Кольцо регулировочное 35,2х50х2
27 39F040 Распорное кольцо
28 39F043 Шайба 40,2х50х0,5
29 39F044 Кольцо регулировочное
30 39F046 Кольцо регулировочное
31 201126 Крышка правая
32 201127 Крышка левая
33 211060 Пластина натяжителя
34 211065-01 Стержень шатуна
35 221065-02 Стержень шатуна
36 RB152.04.001 Вал укладчика правый
37 RB152.04.002 Вал укладчика левый
38 RB152.04.003 Втулка
39 RB152.04.005 Вал промежуточный
40 RB152.04.006 Кольцо дистанционное
41 RB152.04.201 Вал укладчика
42 RB152.04.202 Противовес
43 01Е210 Болт
44 01Е216 Болт
45 01Е240 Болт
46 01Е304 Болт
47 01Е328 Болт
48 01Е322 Болт
49 01Е355 Болт
50 01Е376 Болт
51 01V202 Винт М10
52 02В035 Гайка М10
53 02О019 Гайка
54 2Г1209604 Гайка
55 02В061 Гайка
56 02В075 Гайка М16
57 03Е035 Кольцо стопорное
58 03Е040 Кольцо стопорное
59 03I042 Кольцо стопорное
60 03E045 Кольцо стопорное
61 03I080 Кольцо стопорное
62 03E107 Кольцо стопорное
63 01I006 Масленка
64 05O235 Опора с подшипником
65 05C010 Подшипник
66 05A039 Подшипник
67 05O330 Подшипник
68 05O340 Подшипник
69 05O245 Подшипник
70 02R016 Шайба 1021
71 02G010 Шайба гров. 10
72 02R022 Шайба 12
73 02G012 Шайба Гровера O12
74 02G014 Шайба пружинная 14
75 02R040 Шайба
76 03S529 Штифт
77 03О850 Шплинт 8х50
78 03С036 Шпонка
79 03С040 Шпонка
80 03С045 Шпонка 10х8х40
81 03С061 Шпонка
82 03С062 Шпонка
83 03С073 Шпонка 14х9х50
84 03С080 Шпонка
85 13R011 Звено переходное
86 13R006 Звено П-Пр 19,05-3180 ГОСТ 13568
87 13R018 Звено переходное
88 13R010 Звено соединительное
89 13R005 Звено С-Пр 19,05-3180 ГОСТ 13568
90 13R017 Звено соединительное
91 13D202 Роликовая цепь
92 13D204 Роликовая цепь
93 13A101 Цепь
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
