Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. ПОДБОРЩИК

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
39
39
40
40
41
42
43
43
44
44
44
45
45
46
47
47
48
48
48
48
48
48
49
50
51
52
52
53
53
53
53
54
55
55
56
57
58
59
59
60
61
61
61
61
61
62
63
63
63
63
63
63
64
65
66
67
67
68
68
69
69
69
69
70
71
71
71
71
72
73
73
74
74
74
74
75
75
76
76
76
77
77
78
78
79
79
80
81
82
82
83
83

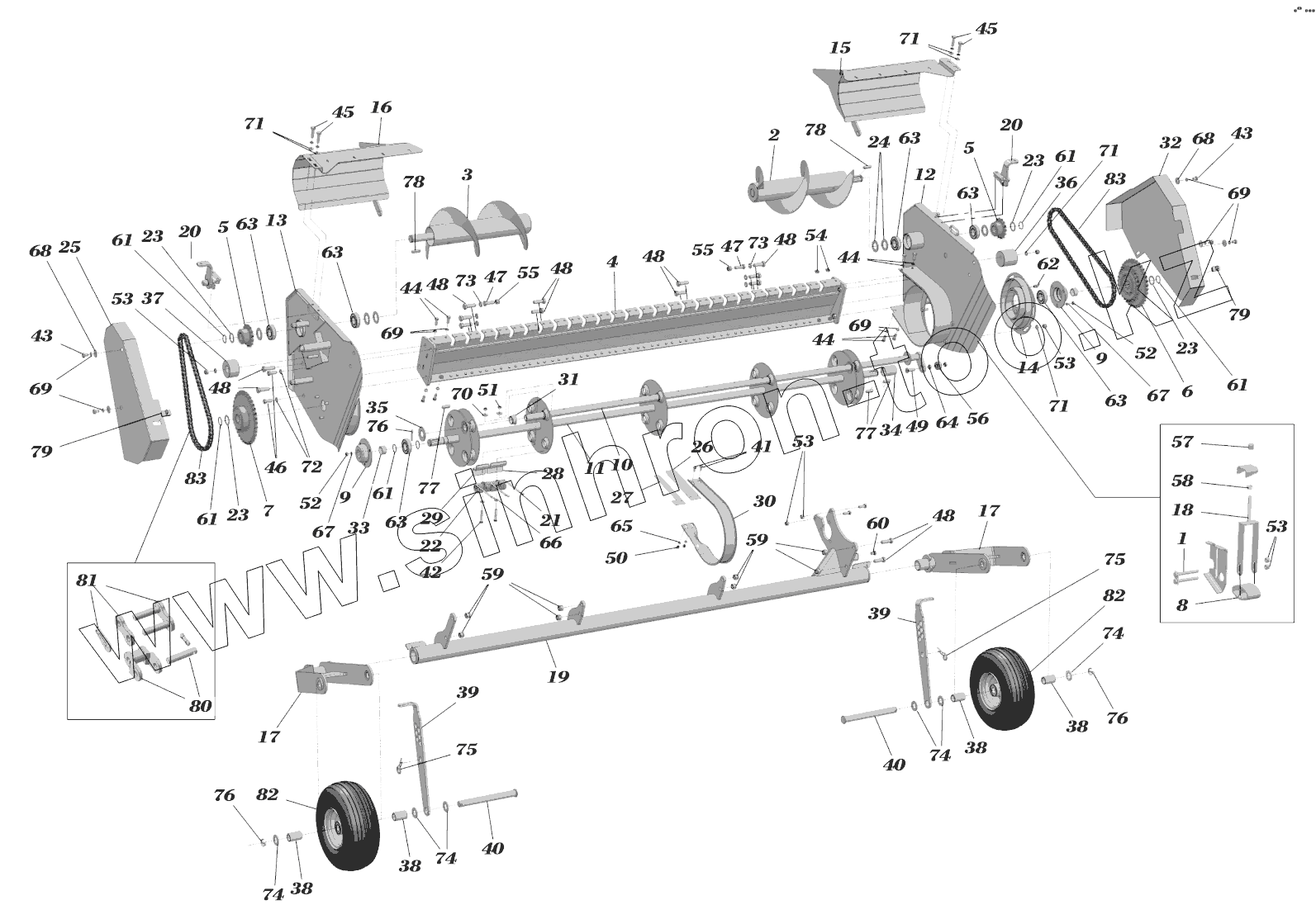

Позиция на иллюстрации Заводской номер детали Название детали
1 R20250/1 Перемычка
2 R23011 Шнек левый
3 R23011-01 Шнек правый
4 R23128 Задняя панель 26-ти полосного подборочного устройства
5 R23131 Венец привода шнека
6 R23132 Венец двойной подборщика
7 R23152 Венец подборщика
8 RB15.00.010 Натяжитель
9 RB152.03.004 Опора подшипника
10 RB152.03.210 Труба держателя пружинных пальцев
11 RB152.03.230 Вал барабана в сборе
12 RB152.03.400 Боковина левая в сборе
13 RB152.03.401 Боковина левая
14 RB152.03.410 Эксцентрик
15 RB152.04.040 Кожух шнека левый
16 RB152.04.040-01 Кожух шнека правый
17 RB152.04.080 Крепление колеса
18 RB152.04.400 Вилка
19 RB152.05.000 Балка опорная
20 RB152.06.400 Опора
21 12R004 Зубец подборщика
22 12R004-01 Зубец подборщика
23 39F018 Кольцо регулировочное
24 39F020 Кольцо регулировочное
25 201208 Кожух правый
26 211109 Пластина соединительная
27 211109-01 Пластина соединительная
28 250004 Держатель зубца
29 250004-01 Держатель зубца
30 300025 Направляющая полоса
31 300034 Втулка подборщика нейлоновая DBD
32 RB152.03.001 Кожух подборщика левый
33 RB152.03.003 Втулка
34 RB152.03.202 Втулка дистанционная
35 RB152.03.203 Шайба
36 RB152.03.407 Успокоитель
37 RB152.03.407-01 Успокоитель короткий
38 RB152.04.004 Втулка
39 RB152.04.007 Тяга
40 RB152.04.008 Ось
41 01D10 Болт
42 01E122 Болт М8х50
43 01E210 Болт М10х16
44 01E214 Болт
45 01E219 Болт
46 01E303 Болт
47 01E308 Болт М1240
48 01Е355 Болт
49 01S053 Винт
50 02B015 Гайка М6
51 02B025 Гайка М8
52 02O014 Гайка
53 02B035 Гайка М10
54 02O019 Гайка
55 02B050 Гайка М12
56 02O024 Гайка
57 02О027 Гайка
58 02О026 Гайка М12
59 02B061 Гайка
60 03R012 Заклепка-гайка
61 03E030 Кольцо стопорное
62 01I013 Масленка
63 05С022 Подшипник
64 05R013 Подшипник
65 02R006 Шайба 6
66 02R009 Шайба O8
67 02G008 Шайба Гровера O8
68 02R018 Шайба
69 02G010 Шайба гров. 10
70 02R818 Шайба
71 02R016 Шайба 1021
72 02G012 Шайба Гровера O12
73 02G014 Шайба пружинная 14
74 02R050 Шайба
75 13010040 Шплинт игольчатый O4
76 03O650 Шплинт
77 03С040 Шпонка
78 03С045 Шпонка 10х8х40
79 45S010 Заглушка
80 13R024 Звено переходное
81 13R023 Звено соединительное
82 15R006 Колесо пневматическое
83 13D094 Цепь роликовая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
