Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Установка валка
1
2
2
3
3
4
4
5
5
6
7
7
8
9
10
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32

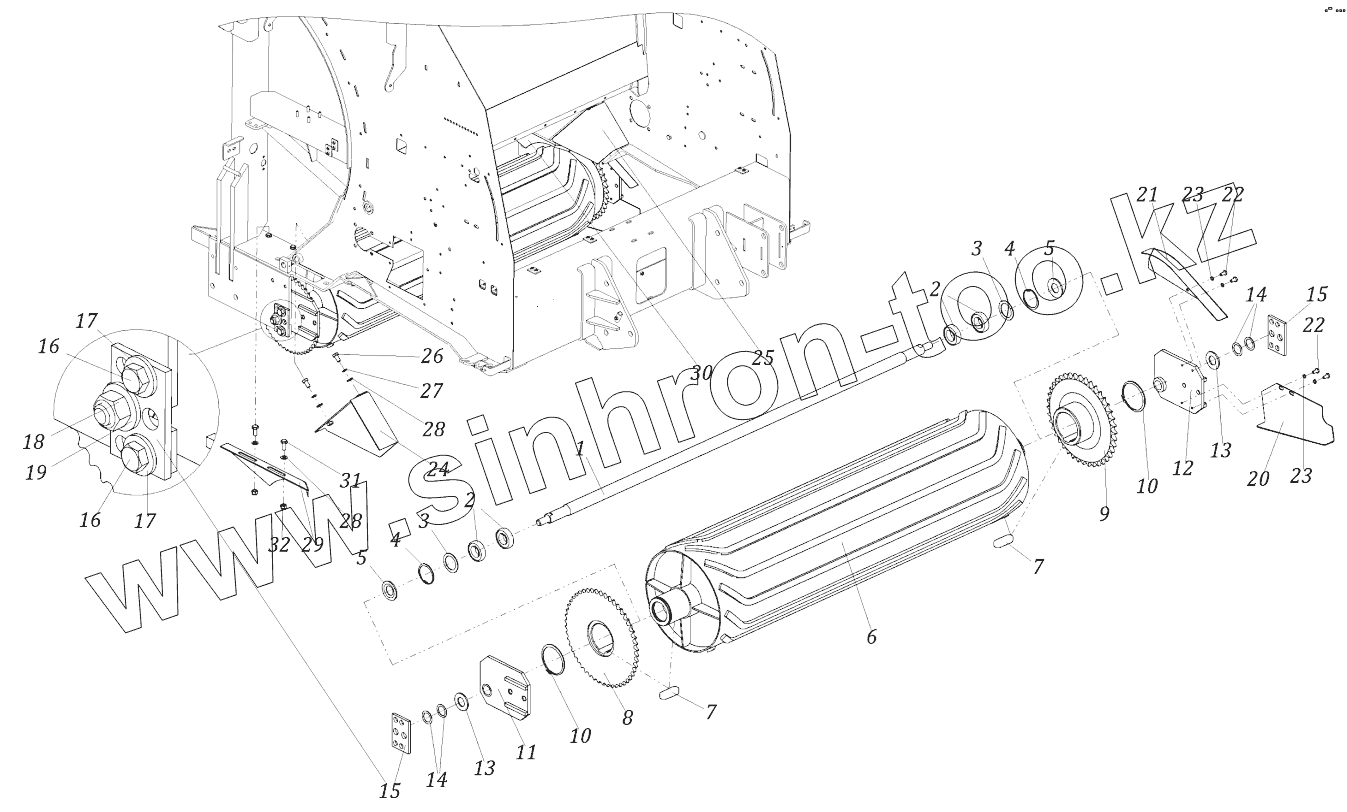

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RB06.001 | Вал | |
| 2 | 05С022 | Подшипник | |
| 3 | 39F040 | Распорное кольцо | |
| 4 | 03I062 | Стопорное кольцо | |
| 5 | RB06.002 | Шайба защитная | |
| 6 | RB06.100 | Корпус валка | |
| 7 | 03С090 | Шпонка 25х14х70 | |
| 8 | RB06.010 | Звездочка ведущая | |
| 9 | RB06.020-01 | Звездочка ведомая | |
| 10 | 03Е090 | Кольцо стопорное 90 | |
| 11 | RB06.300 | Кронштейн правый | |
| 12 | RB06.200 | Кронштейн левый | |
| 13 | RB06.003 | Шайба упорная | |
| 14 | 39F018 | Кольцо регулировочное | |
| 15 | RB06.004 | Пластина | |
| 16 | 01Е400 | Болт М16х25 | |
| 17 | 02С016 | Шайба пружинная 16 | |
| 18 | 02О060 | Гайка М20 | |
| 19 | 02С020 | Шайба 20 | |
| 20 | RB00.034 | Кожух | |
| 21 | RB00.290 | Кожух | |
| 22 | 01Е106 | Болт М8х16 | |
| 23 | 02G008 | Шайба Гровера O8 | |
| 24 | RB00.190-01 | Кожух | |
| 25 | RB00.190 | Кожух | |
| 26 | 01Е213 | Болт М10х20 | |
| 27 | 02G010 | Шайба гров. 10 | |
| 28 | 02R016 | Шайба 1021 | |
| 29 | RB00.003-01 | Кожух | |
| 30 | RB00.003 | Кожух | |
| 31 | 01Е214 | Болт М10х25 | |
| 32 | 02В035 | Гайка М10 |
