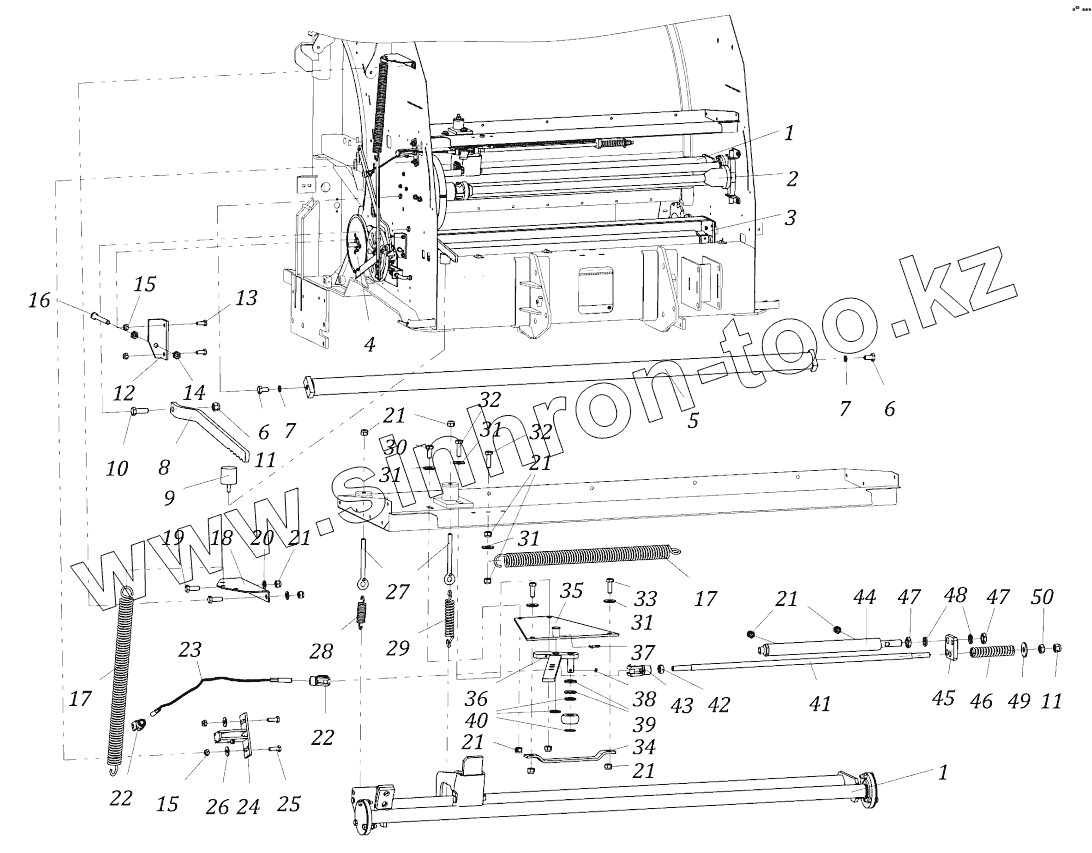

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Установка сетеувязывающего устройства

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
19
20
21
21
21
21
21
21
22
22
23
24
25
26
27
28
29
30
31
31
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 RB07.400 Натяжитель сетки
2 RB07.200 Держатель рулонов
3 RB07.100 Вязальное устройство
4 RB05.000 Вал ведущий
5 RB07.300 Труба в сборе
6 01Е213 Болт М10х20
7 02G010 Шайба гров. 10
8 RB07.008 Рычаг
9 174030 Виброопора
10 01Е304 Болт
11 02В050 Гайка М12
12 RB07.004 Уголок
13 01Е108 Болт М8х20
14 02О019 Гайка
15 02В025 Гайка М8
16 01Е242 Болт М10х95
17 12Т008 Пружина
18 RB00.011 Уголок
19 01Е216 Болт
20 02R016 Шайба 1021
21 02В035 Гайка М10
22 01V410 Вилка М10
23 RB07.060 Трос
24 RB07.500 Кронштейн в сборе
25 01Е111 Болт М8х25
26 02R012 Шайба O8
27 01V315 Винт
28 12Т052 Пружина
29 12Т021 Пружина
30 01Е214 Болт М10х25
31 02R018 Шайба
32 01Е218 Болт
33 01Е216 Болт
34 RB07.001 Планка
35 RB07.020 Основание
36 RB07.010 Рычаг
37 03О425 Шплинт 4х25
38 03S530 Пружинный штифт
39 02R031 Шайба 016
40 39F010 Шайба 16,2х28х0,5
41 RB07.031 Шпилька
42 02О024 Гайка М12
43 01V414 Вилка
44 06С103 Гидроцилиндр пускового устройства
45 RB07.003 Упор
46 12С056 Пружина
47 02О038 Гайка М16
48 02G016 Шайба гров. 16
49 02R026 Шайба
50 02О028 Гайка М12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
