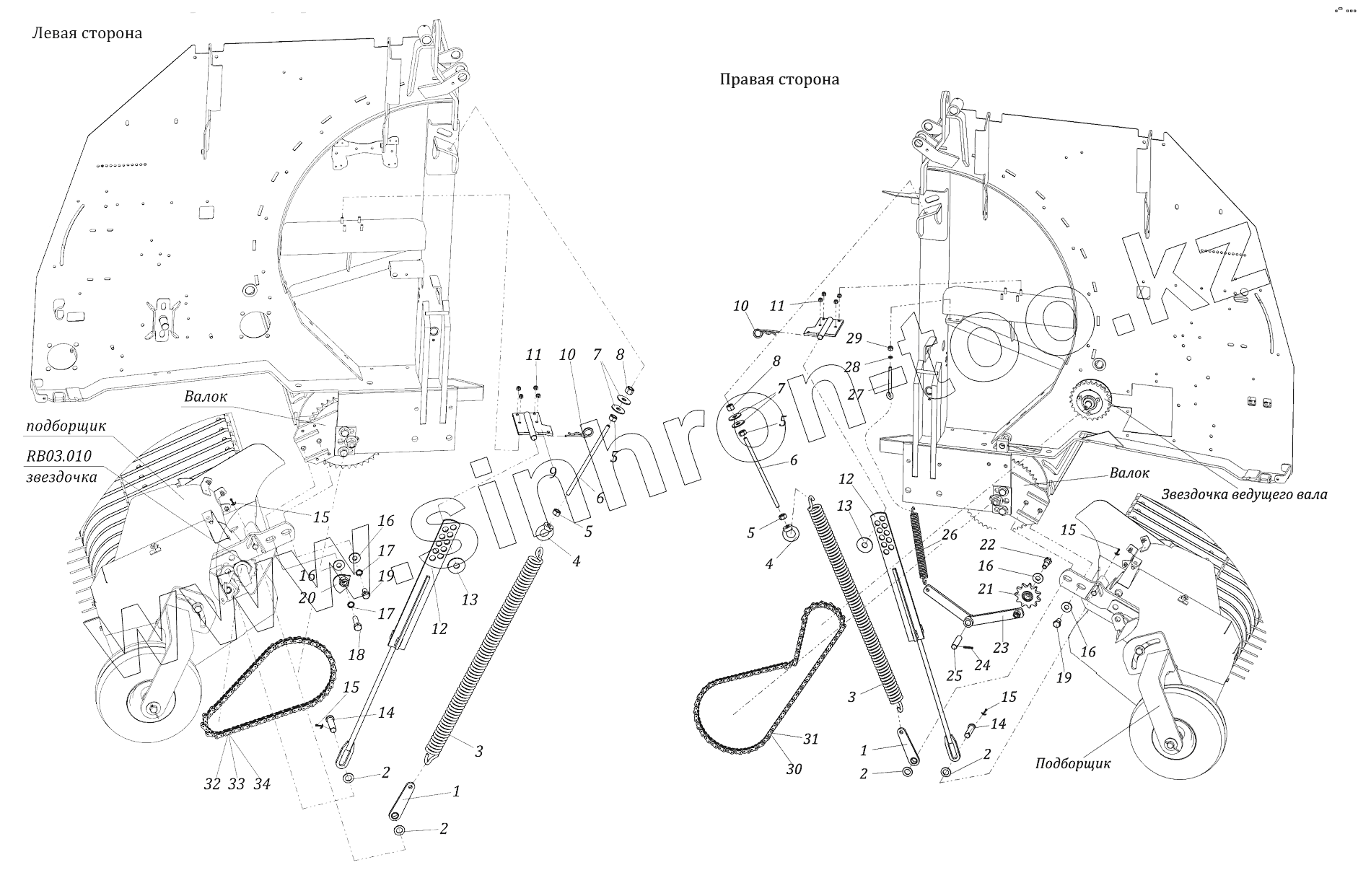

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Установка подборочного устройства
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RB00.340 | Тяга в сборе | |
| 2 | 02R040 | Шайба | |
| 3 | 12Т307 | Пружина | |
| 4 | 01V352 | Рым-Гайка | |
| 5 | 02О046 | Гайка | |
| 6 | 41О013 | Шпилька М16х350 | |
| 7 | 02R039 | Шайба O18х48 | |
| 8 | 02О040 | Гайка М16 | |
| 9 | RB00.230 | Кронштейн | |
| 10 | 13010050 | Шплинт пружинный игольчатый | |
| 11 | 02В025 | Гайка М8 | |
| 12 | RB00.170 | Тяга | |
| 13 | 02R045 | Шайба 20 | |
| 14 | RB00.044 | Палец | |
| 15 | 03О425 | Шплинт 4х25 | |
| 16 | 02С016 | Шайба пружинная 16 | |
| 17 | 02С100 | Шайба контактная рифленая 16 | |
| 18 | 01Е410 | Болт М16х60 | |
| 19 | 01Е401 | Болт М16х30 | |
| 20 | RB00.240 | Эксцентрик в сборе | |
| 21 | RB00.140-01 | Звездочка натяжная в сборе | |
| 22 | RB00.001 | Болт | |
| 23 | RB00.160-01 | Коромысло в сборе | |
| 24 | 03S635 | Штифт 6х35 | |
| 25 | RB00.027 | Ось | |
| 26 | 12Т054 | Пружина | |
| 27 | 01V315 | Винт | |
| 28 | 02G010 | Шайба гров. 10 | |
| 29 | 02В035 | Гайка М10 | |
| 30 | 13D208 | Цепь роликовая | |
| 31 | 13R026 | Звено соединительное | |
| 32 | 13D094 | Цепь роликовая | |
| 33 | 13R023 | Звено соединительное | |
| 34 | 13R024 | Звено переходное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
