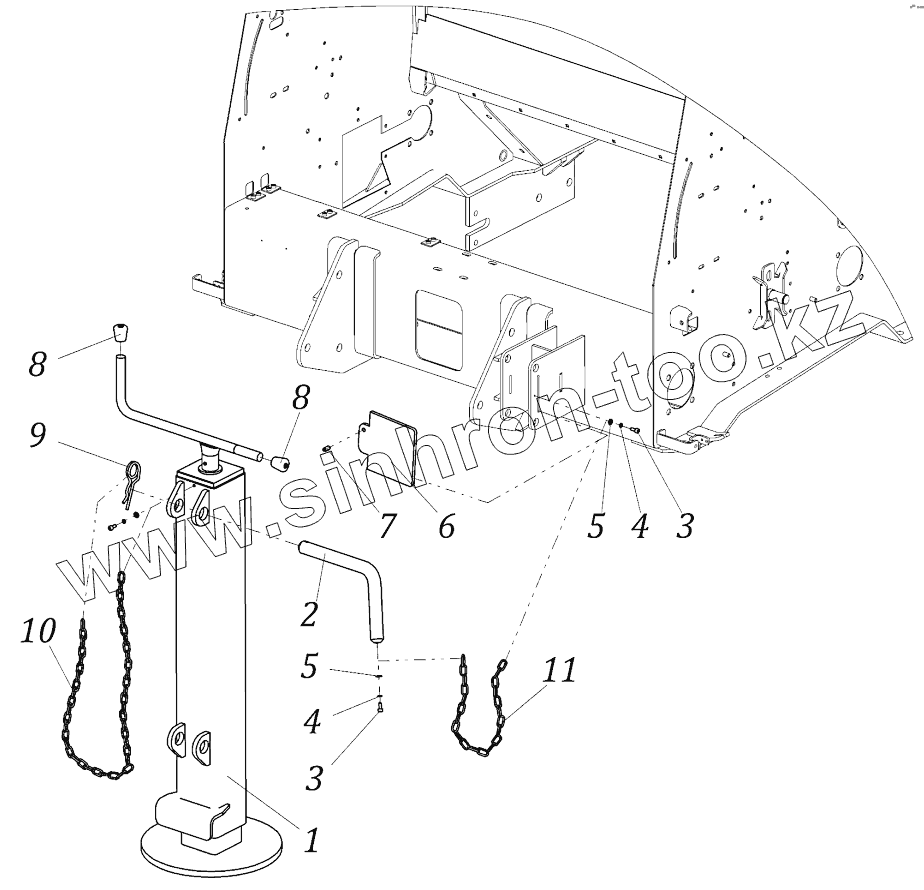

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Установка домкрата
1
2
3
3
4
4
5
5
6
7
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R25012 | Домкрат | |
| 2 | 550109 | Палец | |
| 3 | 01С010 | Винт М4х10 | |
| 4 | 02G004 | Шайба Гровера O4 | |
| 5 | 02R004 | Шайба 6х20 | |
| 6 | 11421033 | Пластина соединительная | |
| 7 | 03S612 | Штифт | |
| 8 | 171014 | Пробка | |
| 9 | 13010040 | Шплинт игольчатый O4 | |
| 10 | 250011-01 | Цепь | |
| 11 | 250011 | Цепь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
