Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Установка держателя рулона
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20

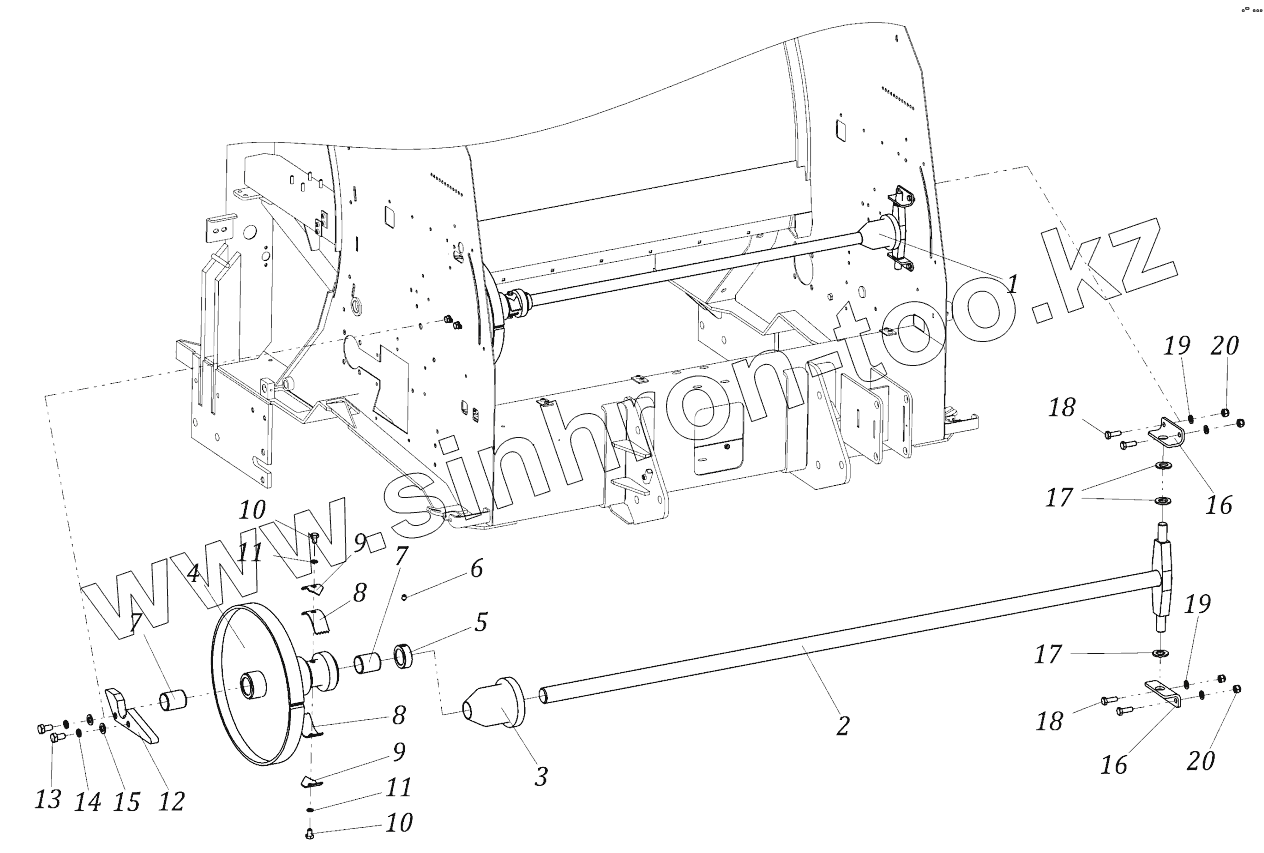

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RB07.200 | Держатель рулонов | |
| 2 | RB07.220 | Вал в сборе | |
| 3 | RB07.202 | Ролик | |
| 4 | RB07.210 | Диск тормозной | |
| 5 | RB07.203 | Втулка | |
| 6 | 01V204 | Винт М8х10 | |
| 7 | 05S020 | Подшипник | |
| 8 | RB07.201 | Пластина зубчатая | |
| 9 | RB07.204 | Накладка | |
| 10 | 01Е089 | Болт М8х12 | |
| 11 | 02G008 | Шайба Гровера O8 | |
| 12 | RB07.015 | Скат | |
| 13 | 01E213 | Болт М10х20 | |
| 14 | 02G010 | Шайба гров. 10 | |
| 15 | 02R016 | Шайба 1021 | |
| 16 | RB07.014 | Уголок | |
| 17 | 02R031 | Шайба 016 | |
| 18 | 01Е111 | Болт М8х25 | |
| 19 | 02R009 | Шайба O8 | |
| 20 | 02В025 | Гайка М8 |
