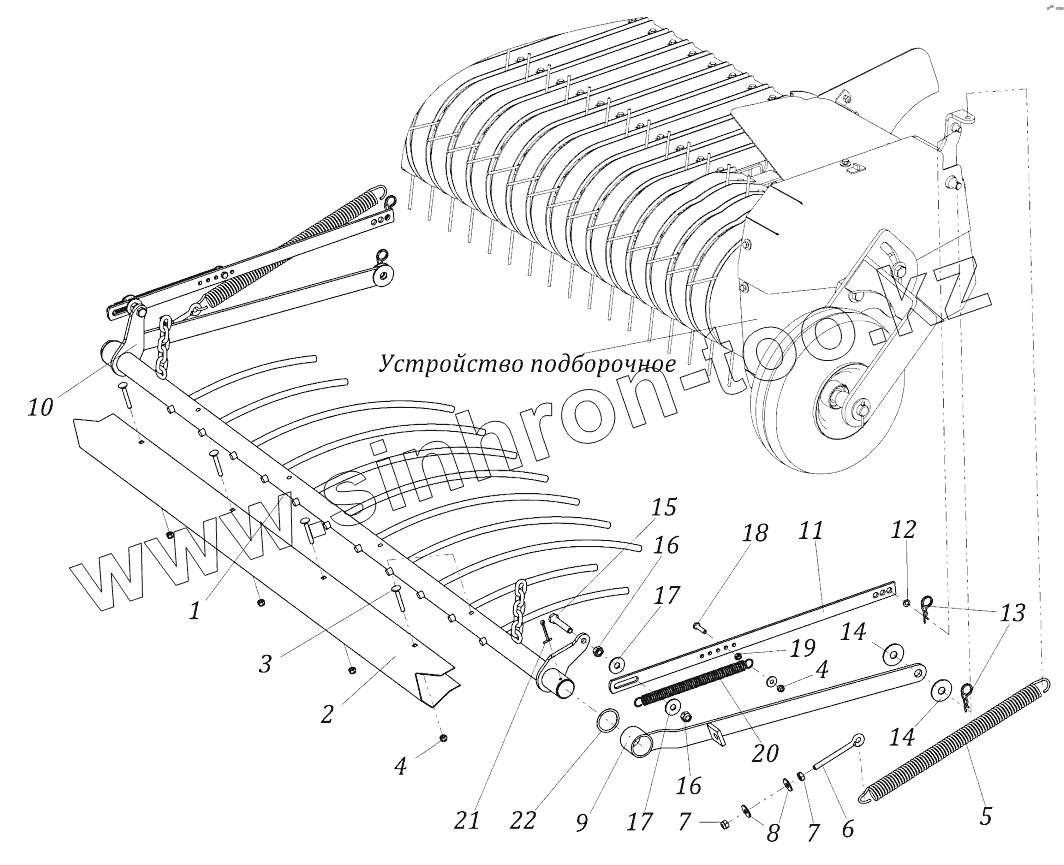

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Установка больших прижимных граблей
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RB15.100 | Грабли | |
| 2 | RB15.002 | Отбойник | |
| 3 | 01Q030 | Болт М8х60 | |
| 4 | 02В025 | Гайка М8 | |
| 5 | 12Т008 | Пружина | |
| 6 | 01V315 | Винт | |
| 7 | 02О019 | Гайка | |
| 8 | 02R018 | Шайба | |
| 9 | RB15.200-01 | Рычаг | |
| 10 | RB15.200 | Рычаг | |
| 11 | RB15.001 | Тяга | |
| 12 | 02R009 | Шайба O8 | |
| 13 | 12О033 | Шплинт пружинный игольчатый | |
| 14 | 02R039 | Шайба O18х48 | |
| 15 | 01Е318 | Болт М12х70 | |
| 16 | 02О028 | Гайка М12 | |
| 17 | 02R026 | Шайба | |
| 18 | 01Е120 | Болт М8х35 | |
| 19 | 02О014 | Гайка М8 | |
| 20 | 12Т300 | Пружина | |
| 21 | 03О550 | Шплинт 5х50 | |
| 22 | RB15.003 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
