Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Механизм нитеувязывающий

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
27
28
29
29
30
31
31
31
31
31
31
32
32
32
33
34
35
36
37
38
38
38
38
39
39
40
40
41
42
43
44
45

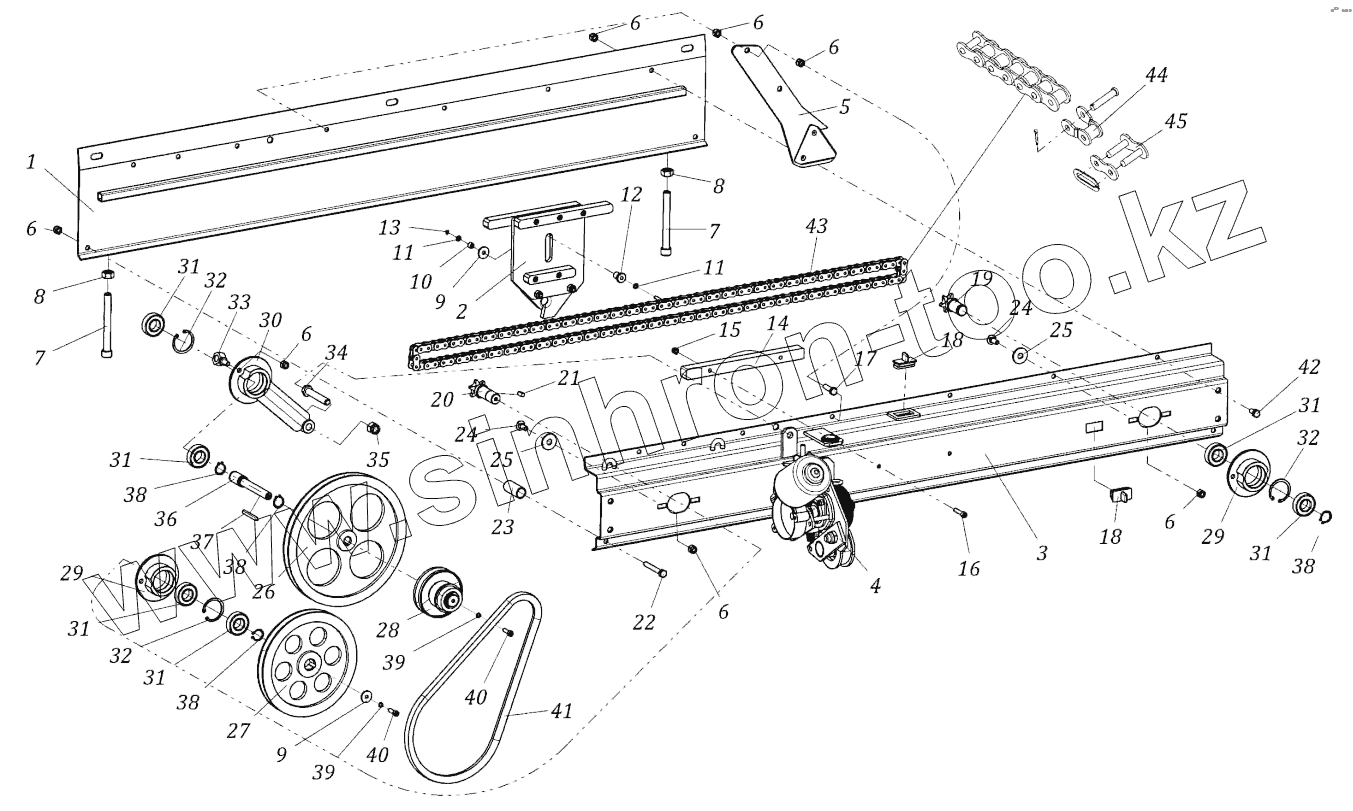

Позиция на иллюстрации Заводской номер детали Название детали
1 R22320 Крышка задняя обвязчика
2 201098 Кулиса
3 R22300 Крышка передняя обвязчика
4 Механизм нитепротяжный Механизм нитепротяжный
5 R21108М Нож в сборе
6 02В025 Гайка М8
7 01С085 Винт М12х110
8 02О026 Гайка М12
9 02R008 Шайба
10 231054 Втулка
11 02R001 Шайба
12 221045 Ролик
13 03Е005 Кольцо стопорное O5
14 170004 Направляющая центральная
15 02В015 Гайка М6
16 01С030 Винт М6х30
17 01Е113 Болт М8х30
18 45S010 Заглушка
19 221051 Венец ведомый
20 221050 Венец ведущий
21 03С020 Шпонка 6х6х15
22 01Е124 Болт М8х60
23 231051 Втулка распорная
24 01Q020 Болт
25 02R018 Шайба
26 CL341 Шкив
27 CL340 Шкив малый
28 450001 Вариатор
29 11S003 Опора подшипниковая
30 R22360 Опора регулятора
31 05С010 Подшипник
32 03I042 Кольцо стопорное
33 R20014 Натяжитель вариатора
34 01Е318 Болт М12х70
35 02В050 Гайка М12
36 221041 Ось
37 03С016 Шпонка 5х5х50
38 03Е020 Стопорное кольцо
39 02G006 Шайба
40 01С024 Винт М6х20
41 450050 Ремень приводной
42 01Е106 Болт М8х16
43 13D051 Цепь
44 13R008 Звено переходное
45 13R007 Звено соединительное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
