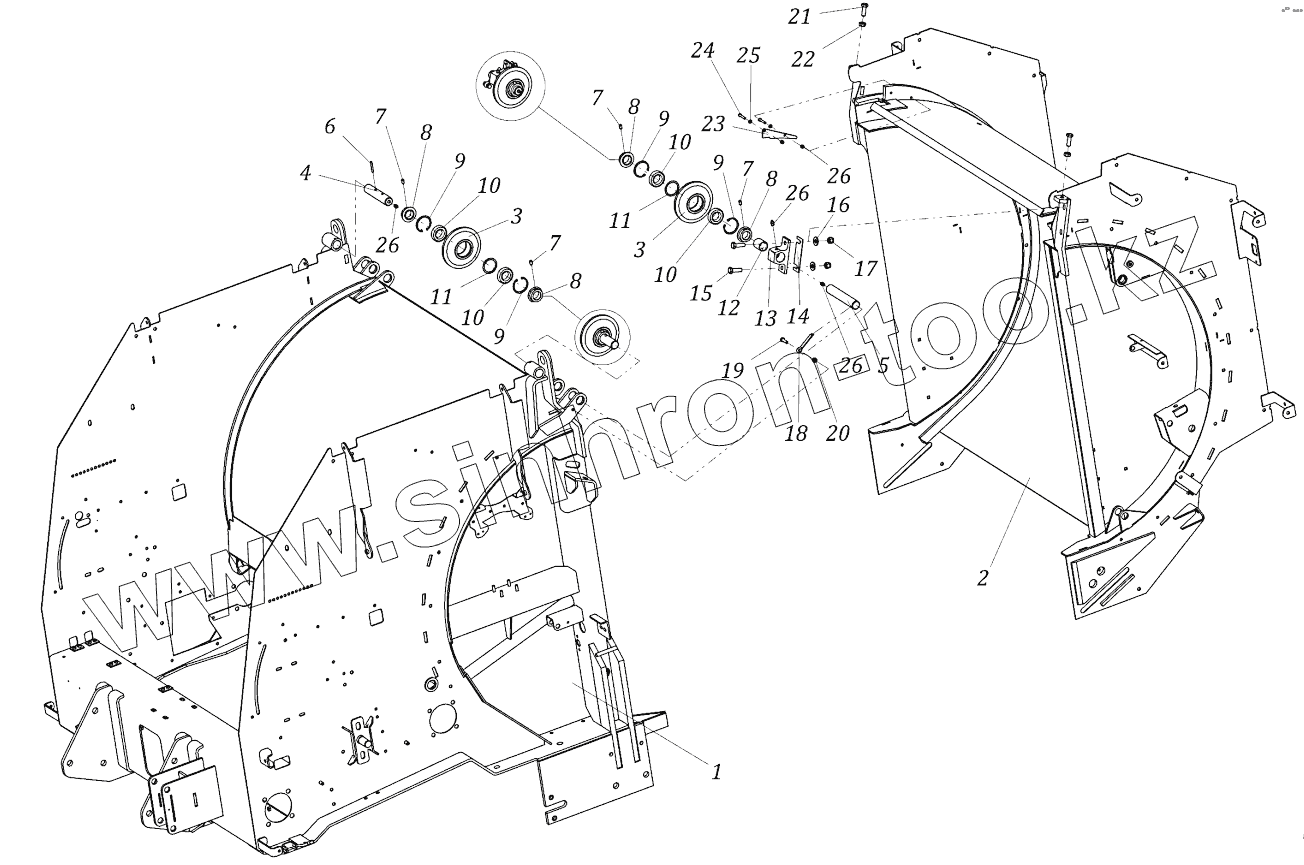

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Корпус пресса
1
2
3
3
4
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | RB01.000 | Корпус пресса | |
| 2 | RB02.000 | Крышка задняя | |
| 3 | RB00.029 | Колесо направляющее | |
| 4 | RB00.033 | Ось | |
| 5 | RB00.028 | Ось | |
| 6 | 03S540 | Пружинный штифт O5х40 | |
| 7 | 01V203 | Винт М8х14 | |
| 8 | RB00.031 | Втулка стопорная | |
| 9 | 03I055 | Кольцо стопорное | |
| 10 | 02С050 | Подшипник | |
| 11 | RB00.032 | Кольцо | |
| 12 | 05S020 | Подшипник | |
| 13 | RB00.019 | Корпус | |
| 14 | RB00.012 | Пластина регулировочная | |
| 15 | 01Е308 | Болт М12х40 | |
| 16 | 02С012 | Шайба пружинная 12 | |
| 17 | 02В050 | Гайка М12 | |
| 18 | 03О951 | Шплинт 10х56 | |
| 19 | 01Е113 | Болт М8х30 | |
| 20 | 02В025 | Гайка М8 | |
| 21 | 01Е304 | Болт | |
| 22 | 02О026 | Гайка М12 | |
| 23 | RB02.004 | Упор | |
| 24 | 01Е075 | Болт М6х35 | |
| 25 | 02R006 | Шайба 6 | |
| 26 | 02В015 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
