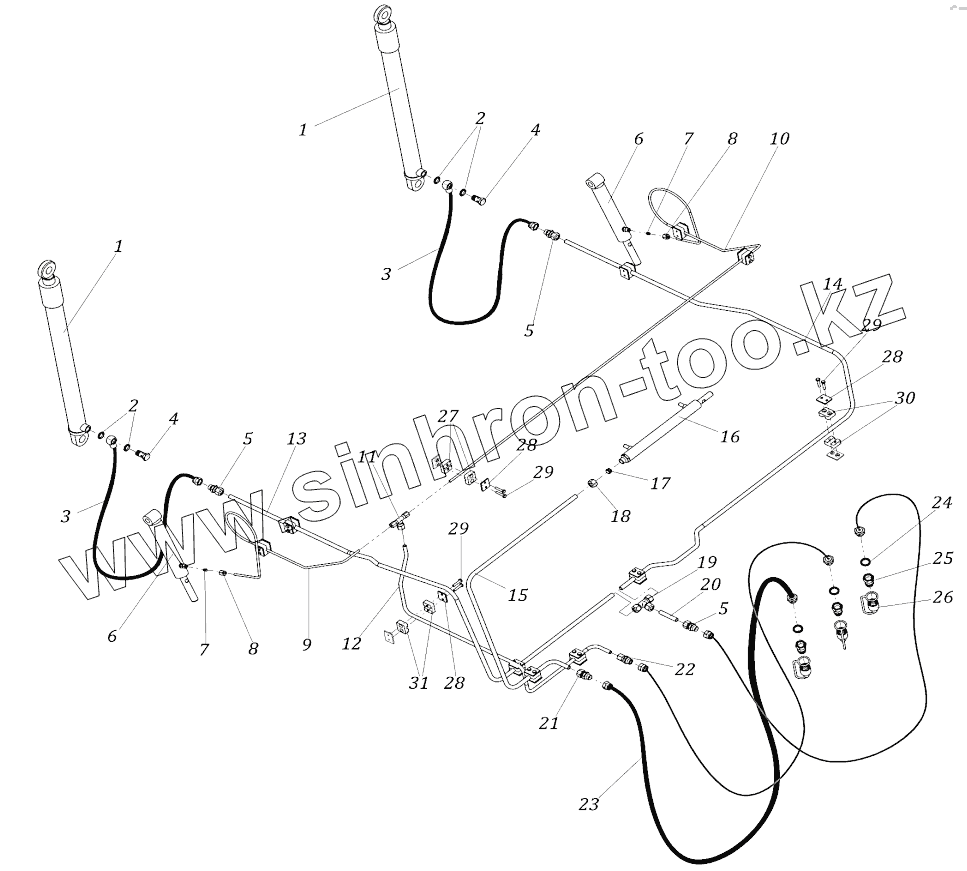

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Гидравлическая система
1
1
2
2
3
3
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
28
28
28
28
28
28
28
28
29
29
29
29
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 06С101 | Гидроцилиндр задней крышки | |
| 2 | 06R216RM | Кольцо уплотнительное металлорезиновое | |
| 3 | 06F010 | Рукав высокого давления | |
| 4 | 06R250 | Болт для банжо 3/8" | |
| 5 | 06R126 | Переходник | |
| 6 | 06С102 | Гидроцилиндр подборочного устройства | |
| 7 | 06R006 | Кольцо врезное | |
| 8 | 06R007 | Гайка | |
| 9 | 06Т041 | Маслопровод 6 L=1060 | |
| 10 | 06Т042 | Маслопровод 6 L=2325 | |
| 11 | 06R103 | Тройник | |
| 12 | 06Т045 | Маслопровод 10 L=1140 | |
| 13 | 06Т046 | Маслопровод 12 L=1890 | |
| 14 | 06Т047 | Маслопровод 12 L=2240 | |
| 15 | 06Т035 | Маслопровод 12 L=1055 | |
| 16 | 06С103 | Гидроцилиндр пускового устройства | |
| 17 | 06R012 | Кольцо врезное | |
| 18 | 06R013 | Гайка | |
| 19 | 06R101 | Тройник | |
| 20 | 06Т022 | Маслопровод 6 L=64 | |
| 21 | 06R126/В | Переходник с дросселем | |
| 22 | 06R110/А | Переходник с дросселем | |
| 23 | 06F026 | РВД L=2100 | |
| 23 | 06F026 | РВД L=2100 | |
| 24 | 06R217RM | Кольцо уплотнительное металлорезиновое | |
| 24 | 06R217RM | Кольцо уплотнительное металлорезиновое | |
| 25 | 06R190 | Быстросъёмная муфта | |
| 25 | 06R190 | Быстросъёмная муфта | |
| 26 | 06R195 | Защитный колпачок | |
| 26 | 06R195 | Защитный колпачок | |
| 27 | 06R235/3 | Корпус зажима | |
| 28 | 06R235/2 | Пластина верхняя | |
| 28 | 06R235/2 | Пластина верхняя | |
| 29 | 06R235/4 | Болт М6х30 | |
| 29 | 06R235/4 | Болт М6х30 | |
| 30 | 06R239/3 | Корпус зажима | |
| 30 | 06R239/3 | Корпус зажима | |
| 31 | 06R237/3 | Корпус зажима |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
