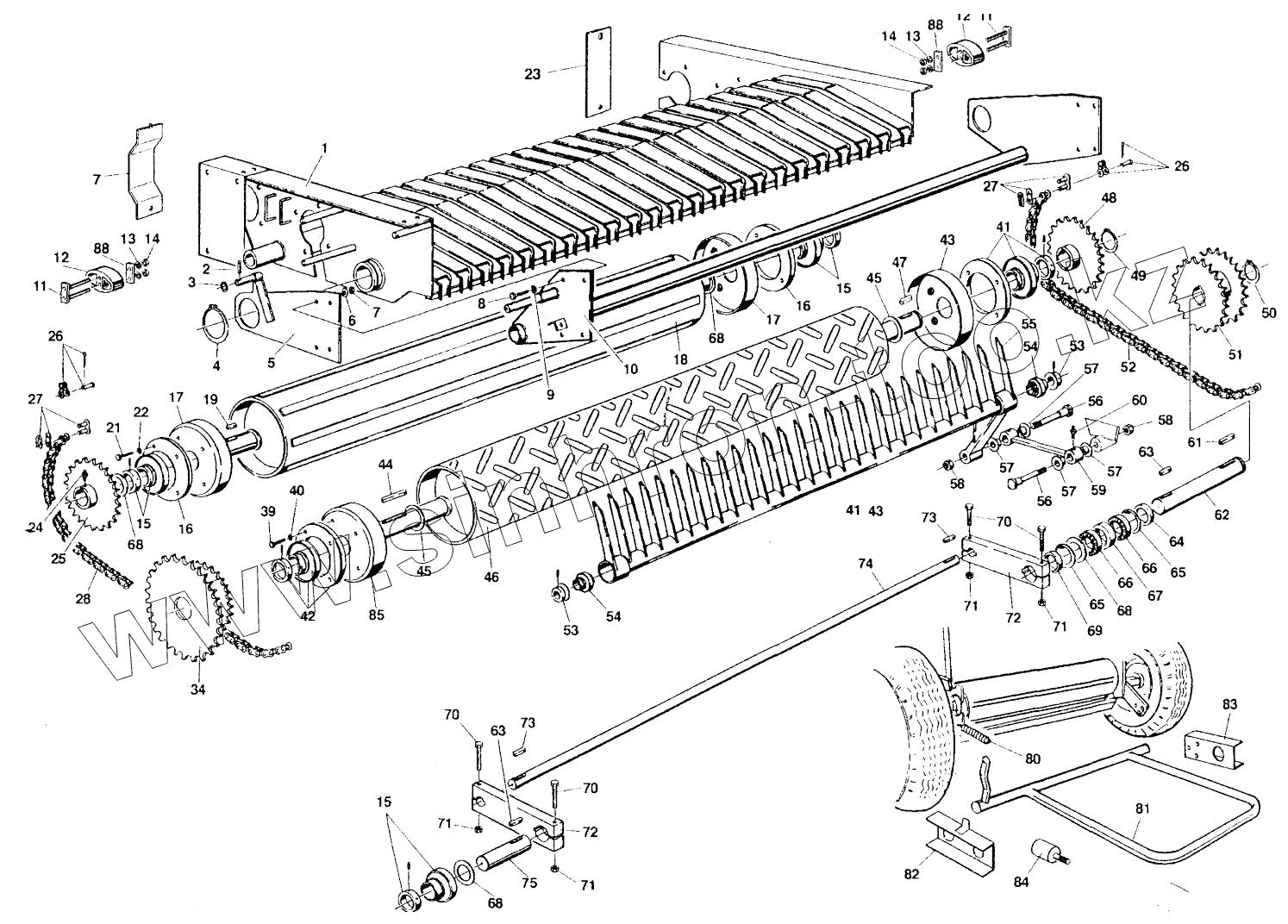

Каталог запасных частей к технике: Навигатор-Новое машиностроение R12 SUPER. ТЕЛЕЖКА

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
19
21
22
23
24
25
26
26
27
27
28
34
39
40
41
41
42
43
43
44
45
45
46
47
48
49
50
51
52
53
53
54
54
55
56
56
57
57
57
57
58
58
59
60
61
62
63
63
64
65
65
66
66
67
68
68
68
68
70
70
70
71
71
71
71
72
72
73
73
74
75
80
81
82
83
84
85
Позиция на иллюстрации Заводской номер детали Название детали
1 R23101 Рама тележки
2 03S850 Пружинный штифт
3 02R040 Шайба
4 03E095 Кольцо стопорное
5 R23119 Рычаг подборщика
6 02G012 Шайба Гровера O12
7 201126 Крышка правая
8 01E304 Болт М12х35
9 02R022 Шайба 12
10 R23120 Вал торсионный
11 01E238 Винт
12 170001 Цепенатяжное устройство
13 02R015 Шайба 10
14 02B035 Гайка М10
15 05O335 Подшипник
16 05O235 Опора с подшипником
17 R21118 Защитная крышка валика
18 R23116 Валок с ребрами
19 03C040 Шпонка
20 39F030 Кольцо регулировочное 35,2х50х2
21 01E216 Болт М10х30
22 02G010 Шайба гров. 10
23 201127 Крышка левая
24 01V202 Винт М10
25 R23134 Венец пластинчатого валка
26 13R006 Звено П-Пр 19,05-3180 ГОСТ 13568
27 13R005 Звено С-Пр 19,05-3180 ГОСТ 13568
28 13A101 Цепь
34 RC3452 Венец двойной привода рустованного валка
39 01E304 Болт М12х35
40 02G012 Шайба Гровера O12
41 05O340 Подшипник
41А 05O345 Подшипник
42 05O240 Подшипник
42А 05O245 Подшипник
43 R21119 Защитная крышка вала
44 03C080 Шпонка
45 231074 Кольцо дистанционное
46 R23115 Валок рустованный
47 03C060 Шпонка
48 R23136 Венец привода укладчика
49 03E035 Кольцо стопорное 035
50 03E035 Кольцо стопорное 035
51 R23135 Венец двойной привода подборщика
52 13A102 Цепь
53 05G025 Фиксатор
54 05O325 Подшипник
55 R23124 Укладчик
56 221065 Палец
57 170005 Вкладыш нейлоновый
58 02B075 Гайка М16
59 R23130 Шатун
60 01I008 Масленка
61 03C055 Шпонка
62 221063 Вал укладчика левый
63 241001 Шпонка
64 39C025 Кольцо регулировочное
65 03I072 Кольцо стопорное
66 05C031 Подшипник 6207 2RS
67 231073 Кольцо дистанционное
68 39F030 Кольцо регулировочное 35,2х50х2
70 01E320 Болт
71 02B051 Самоконтряшаяся гайка
72 211092 Пластина соединительная
73 03C025 Шпонка 8х7х25
74 221061 Вал укладчика
75 221062 Вал укладчика правый
80 12T008 Пружина
81 AL1003 Выталкиватель
82 AL1001 Левая опора
83 AL1002 Правая опора
84 174030 Виброопора
85 R21120 Защитная крышка вала
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
