Каталог запасных частей к технике: Навигатор-Новое машиностроение R12 SUPER. ОПОРНЫЕ КОЛЕСА

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

30

34

35

36

37

38

39

40

41

42

43

44

45

46

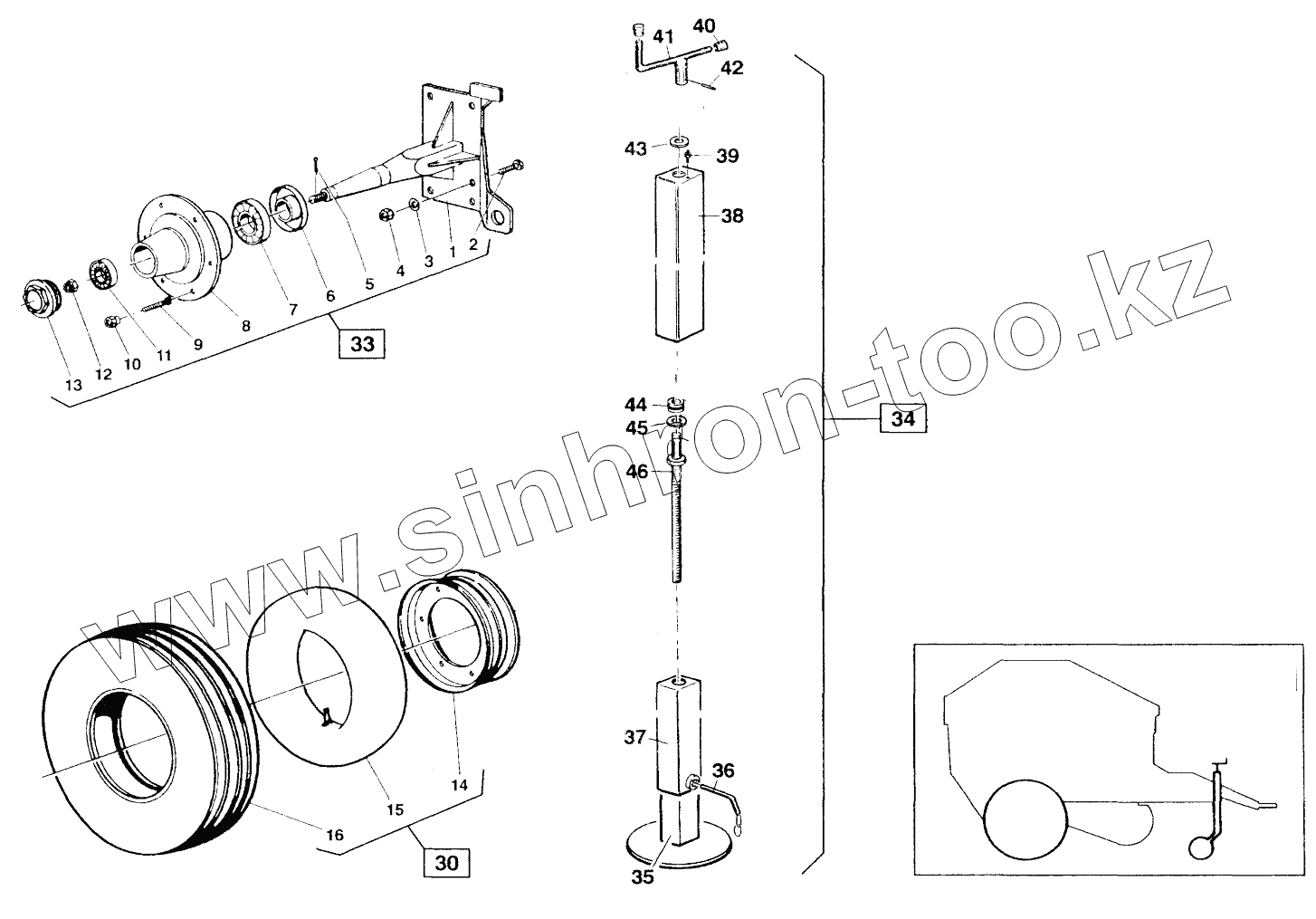

Позиция на иллюстрации	Заводской номер детали		Название детали
1	R21020		Ступица колеса правая
2	01E511		Болт
3	02G200		Шайба
4	02O060		Гайка
5	03O400		Шплинт
6	15S900		Манжета
7	05A509		Подшипник
8	15S901		Ступица колеса
9	151815		Шпилька
10	02B077		Гайка крепления колеса
11	05A506		Подшипник
12	02O080		Гайка
13	15S902		Крышка ступицы
14	15R200		Обод колеса
15	15R201		Камера
16	15R202		Шина
30	15R021		Колесо в комплекте
34	R25012		Домкрат
35	R25017		Стойка
36	250010		Палец
37	R25014		Труба внутренняя
38	R25013		Труба наружная
39	Масленка		Масленка
40	171014		Пробка
41	R25018		Рычаг
42	Штифт 5х30		Штифт
43	Шайба 20		Шайба
44	Подшипник 8104		Подшипник
45	250018		Шайба
46	250006		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
