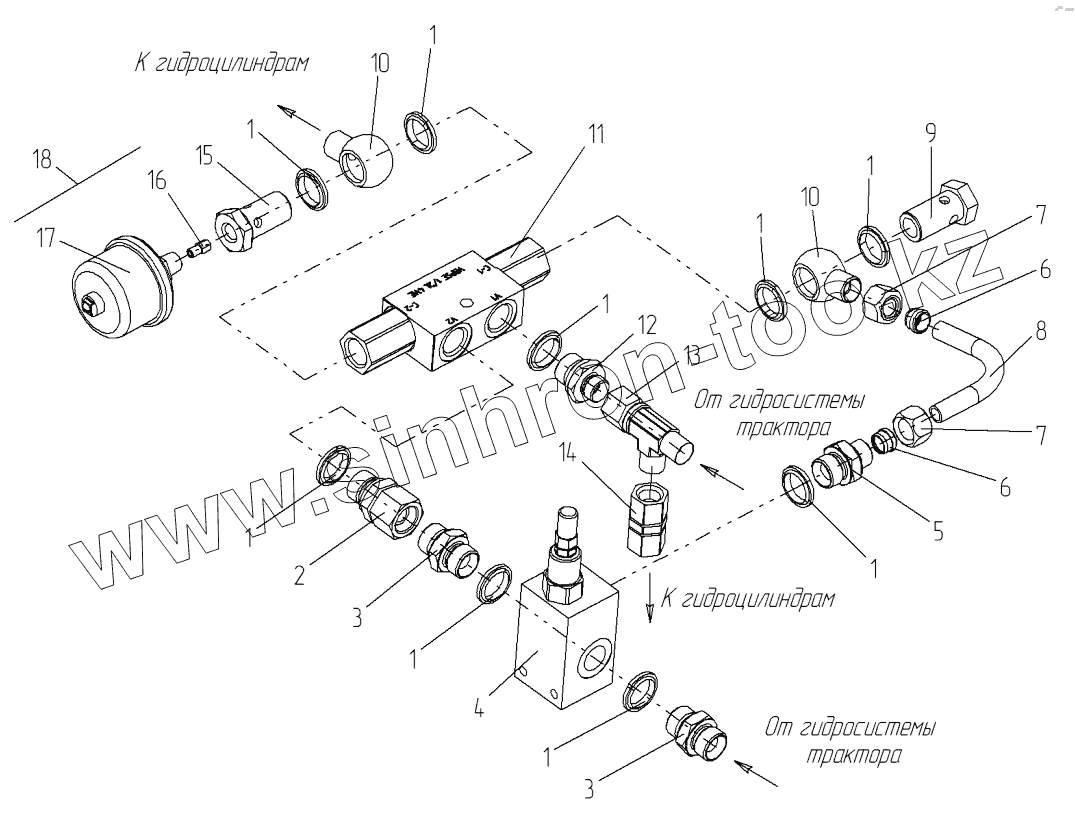

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Узел запорно-регулирующий
1
1
1
1
1
1
1
1
1
2
3
3
4
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 06R217RM | Кольцо уплотнительное металлорезиновое | |
| 2 | 06R134 | Штуцер вращающийся | |
| 3 | 06R128 | Переходник | |
| 4 | 06O023 | Предохранительный клапан | |
| 5 | 06R116/1 | Переходник 1/2"хO12 | |
| 6 | 06R012 | Кольцо врезное | |
| 7 | 06R013 | Гайка | |
| 8 | 06T054 | Маслопровод | |
| 9 | 06R249 | Болт для банжо 1/2" | |
| 10 | 06R112 | Банжо 1/2"хO12 | |
| 11 | 06O022 | Гидрозамок односторонний | |
| 12 | 06R127 | Переходник 1/2"х3/8" | |
| 13 | 06R521 | Тройник | |
| 14 | 06R136 | Адаптер | |
| 15 | JB15.06.00.002 | Болт | |
| 16 | 06R120 | Сопло | |
| 17 | JB15.06.00.011 | Датчик давления | |
| 18 | JB15.06.00.010 | Датчик давления с соплом |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
