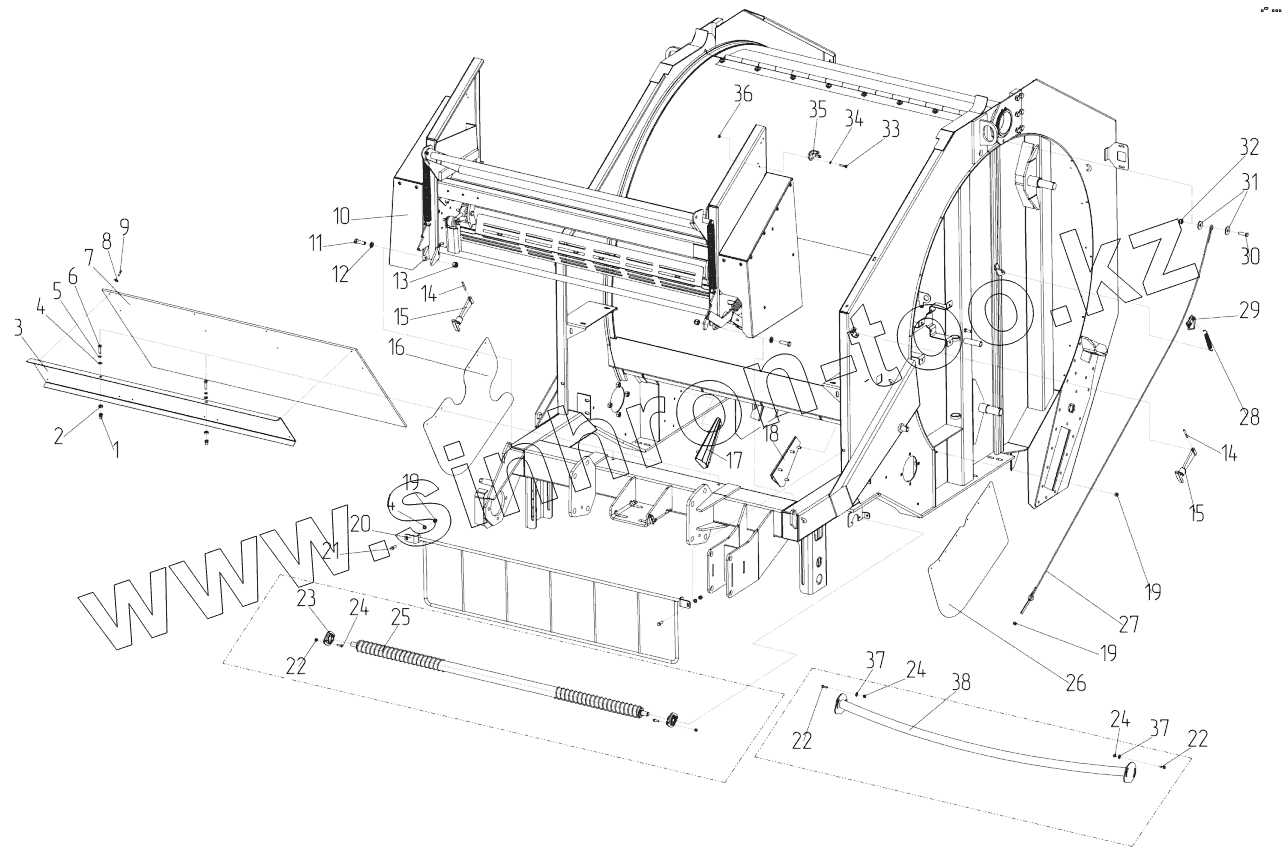

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Установка сетеувязывающего устройства
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
19
19
20
21
22
22
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 03R008 | Заклепка-Гайка | |
| 2 | 11422042 | Шайба | |
| 3 | 11421096 | Экран маслопроводов | |
| 4 | 02R009 | Шайба O8 | |
| 5 | 02G008 | Шайба Гровера O8 | |
| 6 | 01E113 | Болт | |
| 7 | 11421073-2 | Направляющая сетки | |
| 8 | 02R008 | Шайба | |
| 9 | 03R005 | Заклепка стальная | |
| 10 | RB152.00.130 | Кожух сетки правый | |
| 11 | 01E308 | Болт М1240 | |
| 12 | 02R021 | Шайба 12 | |
| 13 | 02B050 | Гайка М12 | |
| 14 | 03S650 | Штифт пружинный 6х50 | |
| 15 | 45S001 | Замок резиновый | |
| 16 | 11423028 | Шторка правая | |
| 17 | R23139 | Направляющая | |
| 18 | R23139-01 | Направляющая | |
| 19 | 02B025 | Гайка М8 | |
| 20 | 11410018 | Экран обвязчика | |
| 21 | 01E111 | Болт | |
| 22 | 02B015 | Гайка М6 | |
| 23 | 05O217 | Опора RATY17 | |
| 24 | 01E059 | Болт М620 | |
| 25 | 11410038 | Валок расправляющий | |
| 26 | 11423027 | Шторка левая | |
| 27 | RB15.05.200 | Трос | |
| 28 | 12T005 | Пружина | |
| 29 | 45S014 | Зажим поддерживающий | |
| 30 | 01E218 | Болт М10х35 | |
| 31 | 02R018 | Шайба | |
| 32 | 02B0351 | Гайка | |
| 33 | 01E022 | Болт | |
| 34 | 02G005 | Шайба | |
| 35 | 11422045 | Проушина под замок | |
| 36 | 02O005 | Гайка | |
| 37 | 02R006 | Шайба 6 | |
| 38 | JB15.07.10.010 | Направляющая сетки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
