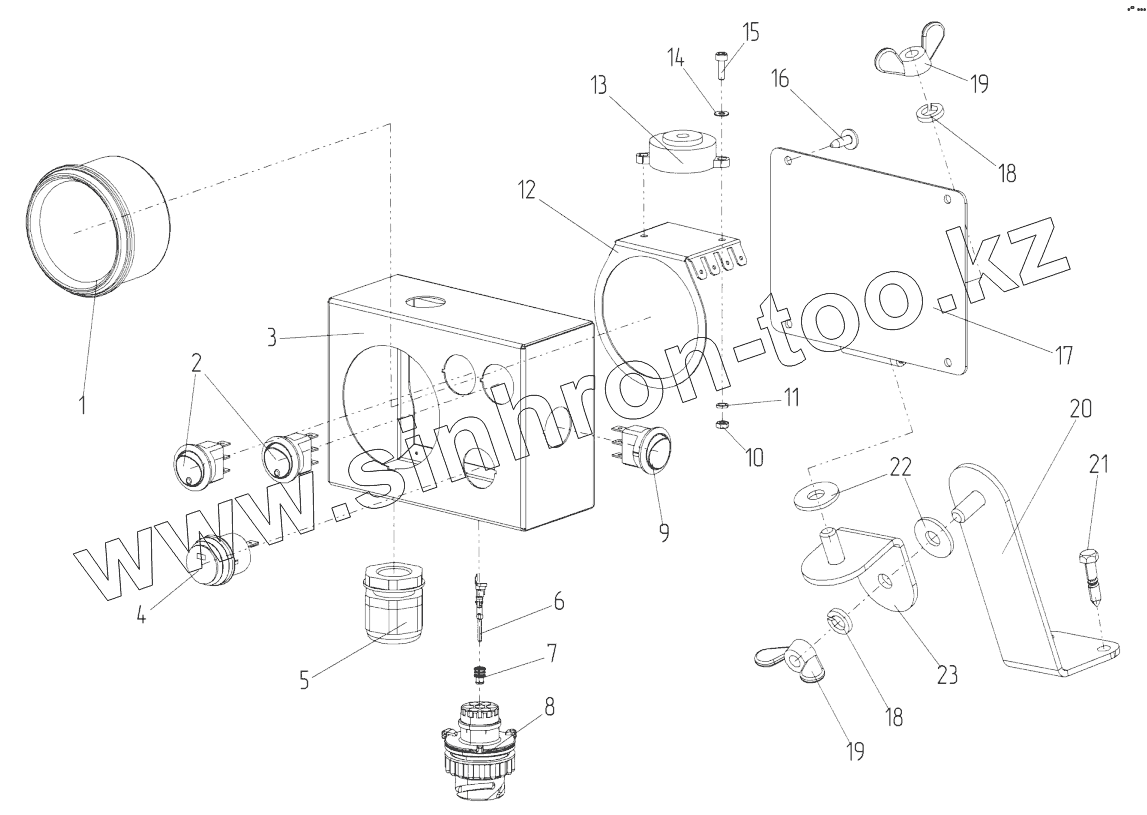

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Пульт управления с держателем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 06R061 | Приемник указателя давления | |
| 2 | 38S026 | Выключатель | |
| 3 | 201431 | Короб пульта управления JB15 | |
| 4 | 38S028 | Кнопка, влагозащитная | |
| 5 | 38S015 | Ввод кабельный нейлоновый герметичный | |
| 6 | 38R040 | Контакт | |
| 7 | 38S024 | Уплотнитель | |
| 8 | 38R038 | Вилка байонетная | |
| 9 | 38S027 | Выключатель | |
| 10 | 02O003 | Гайка | |
| 11 | 02G003 | Шайба | |
| 12 | 201433 | Шина пульта управления JB15 | |
| 13 | 38S030 | Генератор звука | |
| 14 | 02R003 | Шайба | |
| 15 | 01C001 | Винт | |
| 16 | 01V416 | Саморез с прессшайбой | |
| 17 | 201432 | Крышка пульта управления | |
| 18 | 02G008 | Шайба Гровера O8 | |
| 19 | 02I100 | Гайка-барашек М8 | |
| 20 | RB18.710 | Опора с шарниром | |
| 21 | 01V415 | Саморез | |
| 22 | 250008 | Шайба резиновая 22х8,5х1,5...2 | |
| 23 | RB18.720 | Колено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
