Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Правая сторона сетеувязывающего устройства
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
14
15
16
16
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41

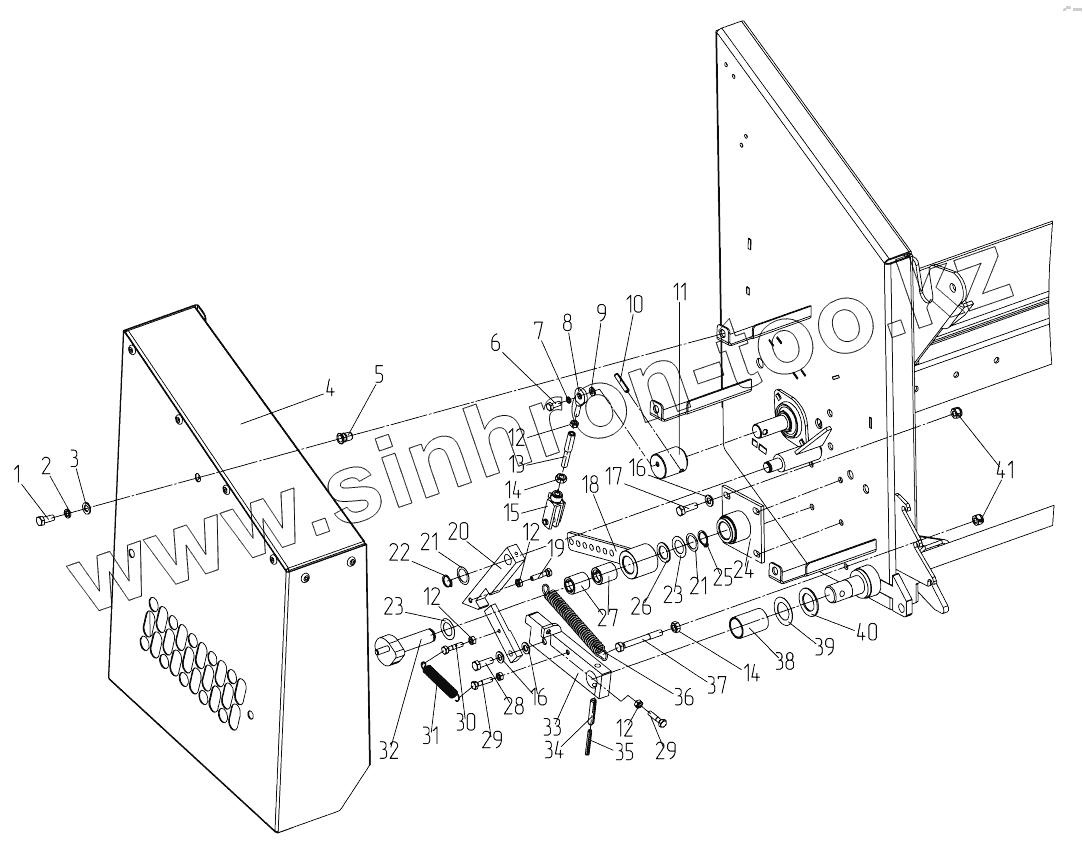

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01E108 | Болт | |
| 2 | 02G008 | Шайба Гровера O8 | |
| 3 | 02R012 | Шайба O8 | |
| 4 | RB152.00.130 | Кожух сетки правый | |
| 5 | 03R008 | Заклепка-Гайка | |
| 6 | 01E053 | Болт | |
| 7 | 02G006 | Шайба | |
| 8 | 05S006 | Опора шаровая | |
| 9 | 02R006 | Шайба 6 | |
| 10 | 03S630 | Штифт | |
| 11 | 11422025 | Эксцентрик храповика | |
| 12 | 02O008 | Гайка М6 | |
| 13 | 11422027 | Удлинитель рычага | |
| 14 | 02O014 | Гайка | |
| 15 | 01V402 | Вилка | |
| 16 | 02R009 | Шайба O8 | |
| 17 | 01E111 | Болт | |
| 18 | 11410021 | Вкладыш с храповиком | |
| 19 | 01E059 | Болт М620 | |
| 20 | 11421069 | Крюк расцепления | |
| 21 | 12S019 | Шайба | |
| 22 | 03E015 | Кольцо стопорное | |
| 23 | 11421103 | Кольцо дистанционное | |
| 24 | 11410022 | Опора храповика | |
| 25 | 03E018 | Кольцо стопорное | |
| 26 | 11421101 | Кольцо дистанционное | |
| 27 | 05S826 | Обгонная муфта | |
| 28 | 01E090 | Болт | |
| 29 | 01E065 | Болт | |
| 30 | 01E059 | Болт М620 | |
| 31 | 12T053 | Пружина | |
| 32 | 11410023 | Кулачок | |
| 33 | 11410013 | Рычаг расцепления | |
| 34 | 03S840 | Штифт | |
| 35 | 03S540 | Пружинный штифт O5х40 | |
| 36 | 12T003 | Пружина | |
| 37 | 01E130 | Болт | |
| 38 | 11423017 | Втулка наружная | |
| 39 | 11421100 | Кольцо дистанционное | |
| 40 | 11421102 | Кольцо дистанционное | |
| 41 | 02B050 | Гайка М12 |
