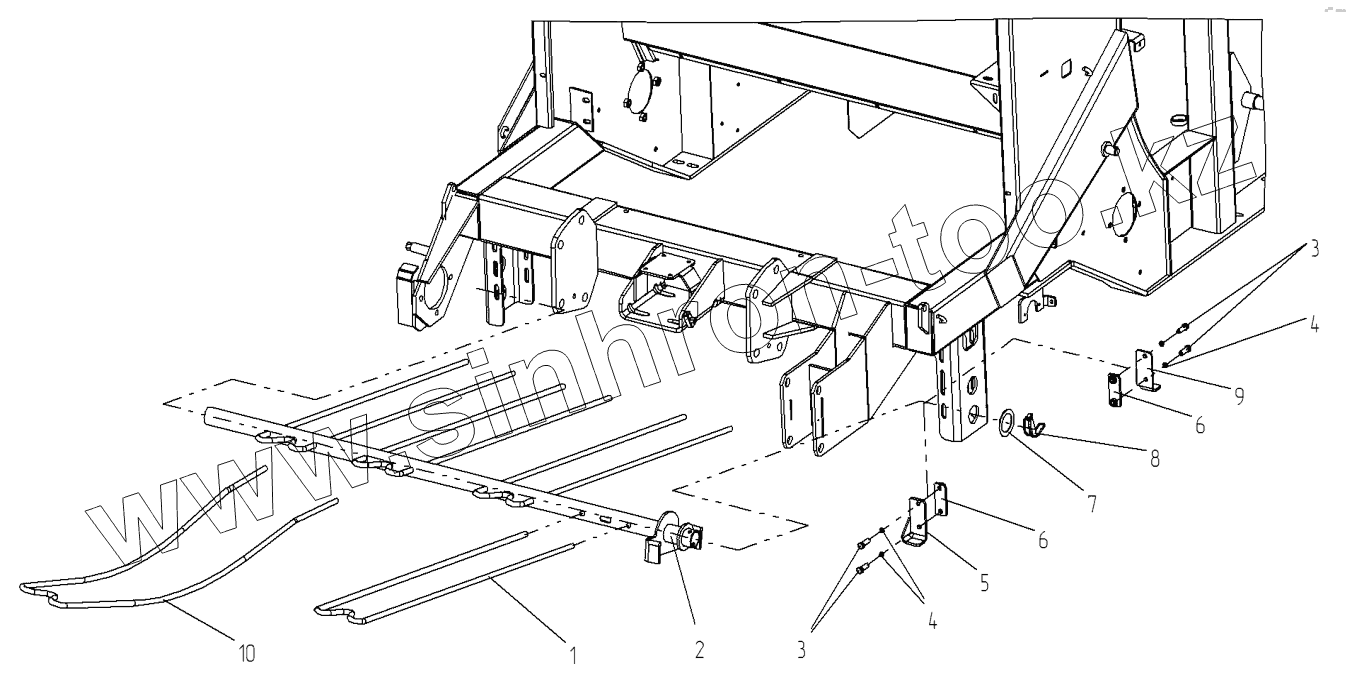

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Нормализатор
1
2
3
3
4
4
5
6
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 221006/5 | Зуб грабель | |
| 2 | JB15.07.06.010 | Труба в сборе | |
| 3 | 01E216 | Болт М10х30 | |
| 4 | 02G010 | Шайба гров. 10 | |
| 5 | JB15.07.06.001 | Упор подвижный | |
| 6 | JB15.07.06.030 | Пластина | |
| 7 | 39C060 | Шайба | |
| 8 | 03O709 | Шплинт | |
| 9 | JB15.07.06.001R | Упор подвижный правый | |
| 10 | 221006/4 | Зуб грабель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
