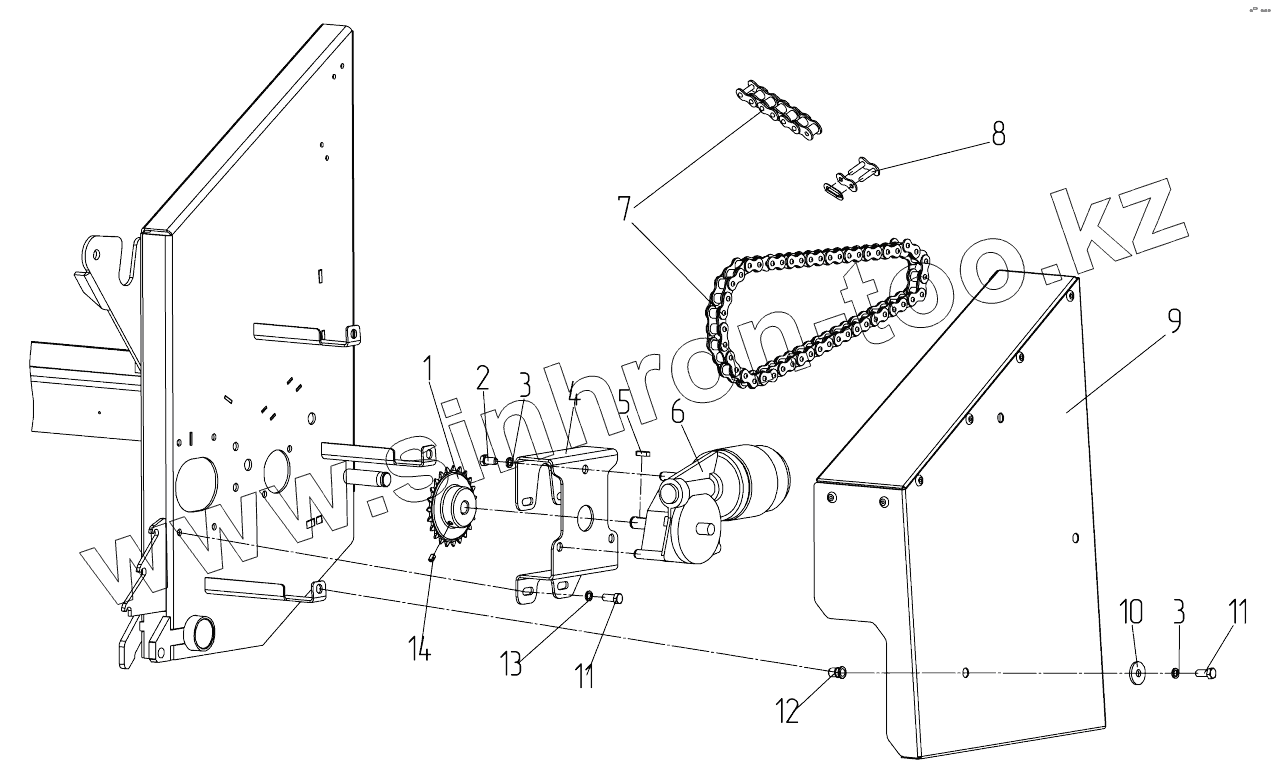

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Левая сторона сетеувязывающего устройства
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11422059 | Венец привода мотор-редуктора | |
| 2 | 01E106 | Болт | |
| 3 | 02G008 | Шайба Гровера O8 | |
| 4 | 11422057 | Кронштейн мотор-редуктора | |
| 5 | 03C017 | Шпонка | |
| 6 | 38G003 | Мотор-редуктор | |
| 7 | 13D006 | Цепь | |
| 8 | 13R002 | Звено соединительное | |
| 9 | RB152.00.120 | Кожух сетки левый | |
| 10 | 02R012 | Шайба O8 | |
| 11 | 01E108 | Болт | |
| 12 | 03R008 | Заклепка-Гайка | |
| 13 | 02R009 | Шайба O8 | |
| 14 | 01V061 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
