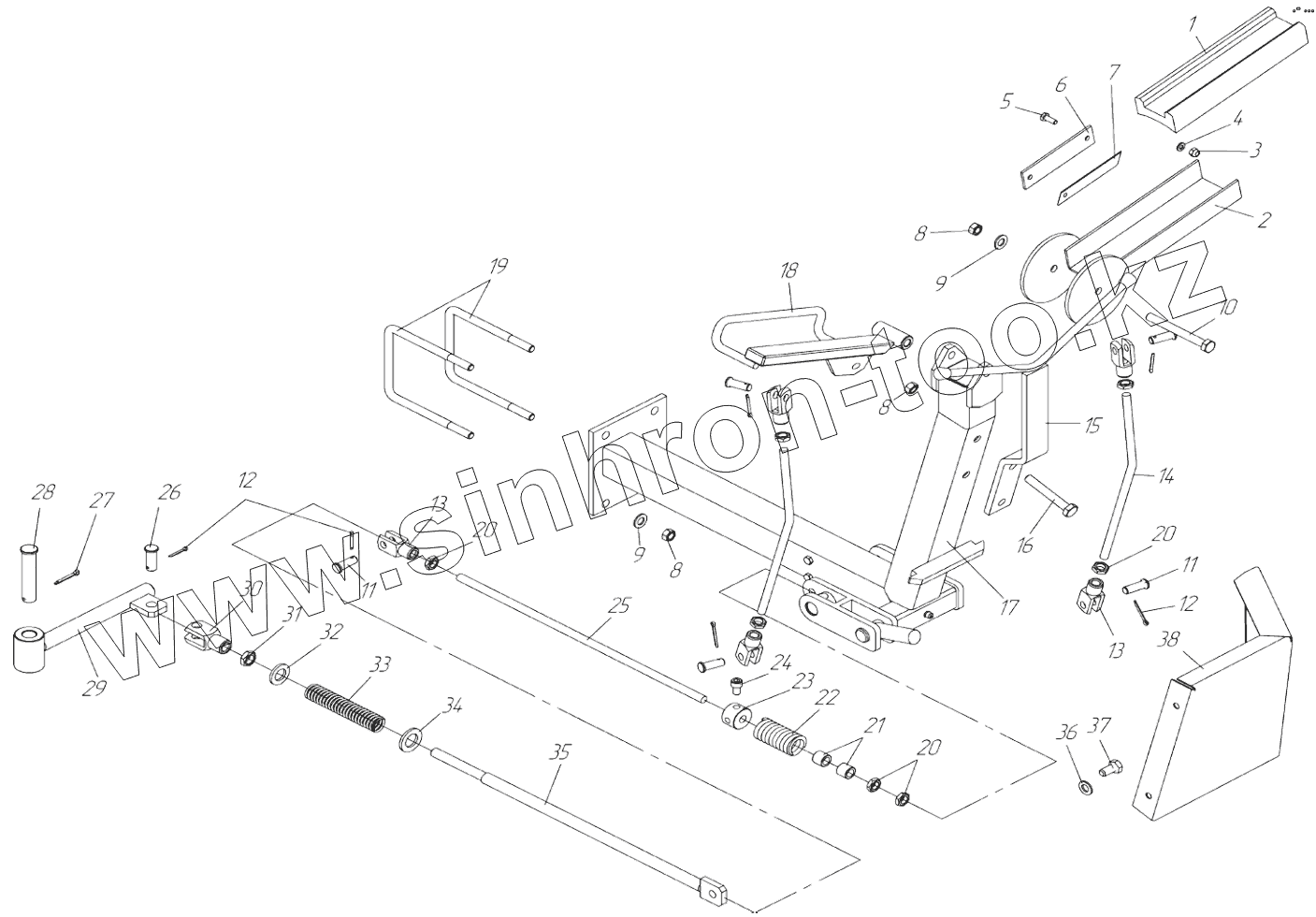

Каталог запасных частей к технике: Навигатор-Новое машиностроение FW10 2000S. ГРУППА ТИСКОВ ОТРЕЗАНИЯ ПЛЕНКИ

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

9

9

10

11

11

12

12

13

13

14

15

16

17

18

19

20

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	247572		Резиновый буфер
2	FPG152		Вогнутый элемент тисков
3	02B015		Гайка М6
4	02R006		Шайба 6
5	01Е053		Болт М6х16
6	217571		Пластина
7	48CUT1		Нож
8	02В035		Гайка М10
9	02R016		Шайба 1021
10	01Е242		Болт М10х95
11	01V405		Ось
12	03О318		Шплинт 3,2х18
13	01V411		Вилка
14	247576		Штанга
15	FPG151		Направляющая плёнки
16	01Е235		Болт М10х70
17	FPG087		Опора зажимного устройства
18	FPG153		Выступающий элемент тисков
19	227551		Стремянка
20	02О023		Гайка М10
21	237579		Распорная втулка
22	12С056		Пружина
23	227578		Стопор
24	01V203		Винт М8х14
25	247577		Штанга
26	01V406		Ось
27	03О425		Шплинт 4х25
28	01V408		Ось
29	FPG154		Рычаг флажковый
30	01V414		Вилка
31	02О028		Гайка М12
32	02R029		Шайба O15х30
33	12С107		Пружина
34	02R039		Шайба O18х48
35	FPG155		Стержень флажкового рычага
36	02R009		Шайба O8
37	01Е106		Болт М8х16
38	207643		Кожух тисков
