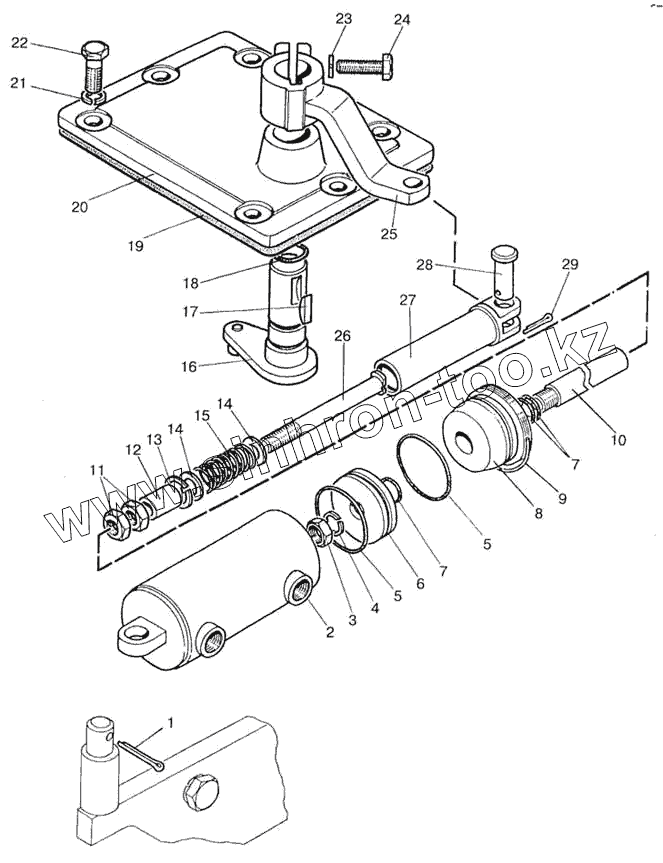

Каталог запасных частей к технике: МТЗ-922. Управление редуктором (мультипликатором)

Тип техники

Марка

Модель

Схема

822-1723010

1

2

3

4

5

5

6

7

7

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
822-1723020	822-1723020		Цилиндр
822-1723010	822-1723010		Управление редуктором
1	4х36		Шплинт
2	80-4216115		Корпус
3	М12		Гайка
4	ШП12		Шайба
5	045-050-30-2-2		Кольцо
6	80-4216118		Поршень
7	016-020-25-1-4		Кольцо
8	80-4216116		Крышка передняя
9	80^216117		Штифт
10	80-4216119-Б		Шток
11	М10		Гайка
12	822-1723013		Втулка
13	В20		Кольцо
14	822-1723014		Шайба
15	77.55.230		Пружина внутренняя
16	822-1723050		Рычаг
17	СШ-611		Шпонка
18	020-025-30-1-4		Кольцо
19	50-1601347		Прокладка
20	70-1723015		Крышка
21	ШП10		Шайба
22	М10х30		Болт
23	ШП12		Шайба
24	М12х35		Болт
25	822-1723045		Рычаг
26	822-1723016		Палец
27	822-1723030		Тяга
28	12х32		Палец
29	3,2х18		Шплинт
