Каталог запасных частей к технике: МТЗ-90/92. Цилиндр ГУР

Тип техники

Марка

Модель

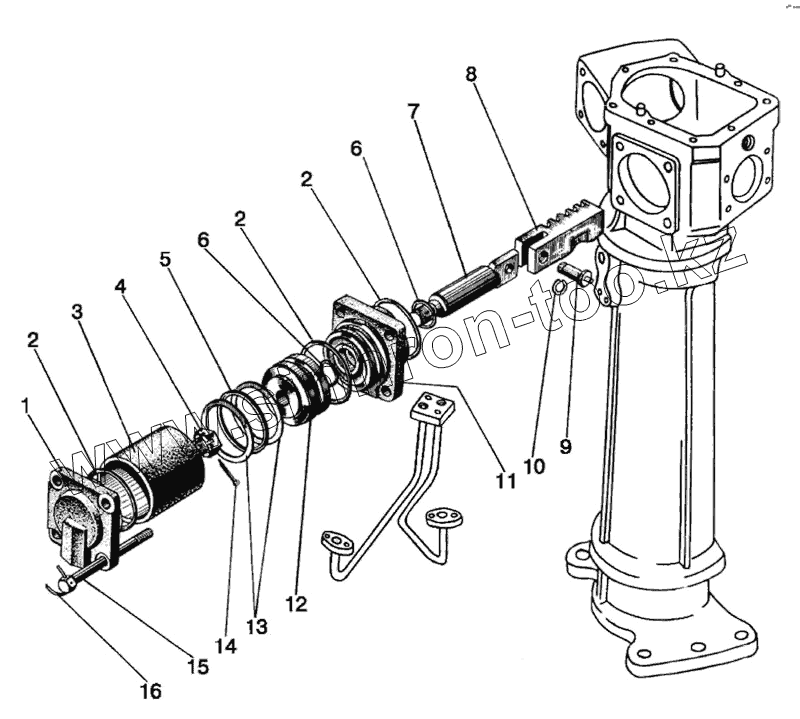

Схема

70-3405010

50-3405015

1

2

2

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
70-3405010	70-3405010		Цилиндр с рейкой в сборе
50-3405015	50-3405015		Цилиндр в сборе
1	50-3405018		Крышка
2	085-090-30-1-4		Кольцо
3	50-3405019		Корпус
4	50-3405049		Гайка
5	Ц90-1212043-3		Кольцо
6	030-038-46-1-4		Кольцо
7	50-3405021		Шток
8	70-3405022		Рейка
9	50-3405033-А		Палец
10	2В18		Кольцо
11	50-3405017		Крышка
12	50-3405014		Поршень
13	Ц90-1212042		Прокладка
14	4x40		Шплинт
15	50-3405043		Болт
16	1.6-0-С		Проволока L=400мм

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
