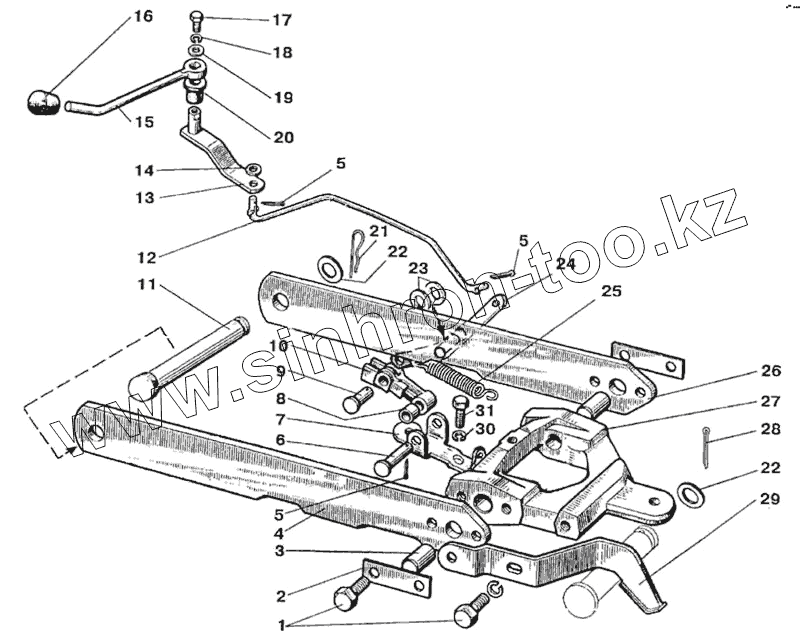

Каталог запасных частей к технике: МТЗ-90/92. Механизм фиксации

Тип техники

Марка

Модель

Схема

80-4605110

1

2

3

4

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
80-4605110	80-4605110		Механизм фиксации
1	М12х30		Болт
2	70-4619016		Пластина
3	85-4619017-01		Штифт
4	80-4619012-Б-01		Тяга
5	3,2x18		Шплинт
6	12x48		Палец
7	70-4619033		Кронштейн
8	50-4605069-01		Втулка
9	12x32		Палец
10	70-4619029-Б		Рычаг
11	80-4619019		Палец
12	80-4619134		Тяга
13	85-4619035		Рычаг
14	ШЧ8		Шайба
15	85-4619036		Рукоятка
16	70-3401093		Наконечник
17	М6х14		Болт
18	ШП6		Шайба
19	ШЧ6		Шайба
20	50-4607082-А		Втулка
21	А61.07.001		Шплинт
22	70-4619042		Шайба
23	85-4619014		Шайба
24	80-4619128		Рычаг
25	50-1310158-Б		Пружина
26	80-4619105		Тяга
27	80-4619011		Захват
28	5x36		Шплинт
29	80-4619020		Пластина
30	ШП8		Шайба
31	М8х16		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
