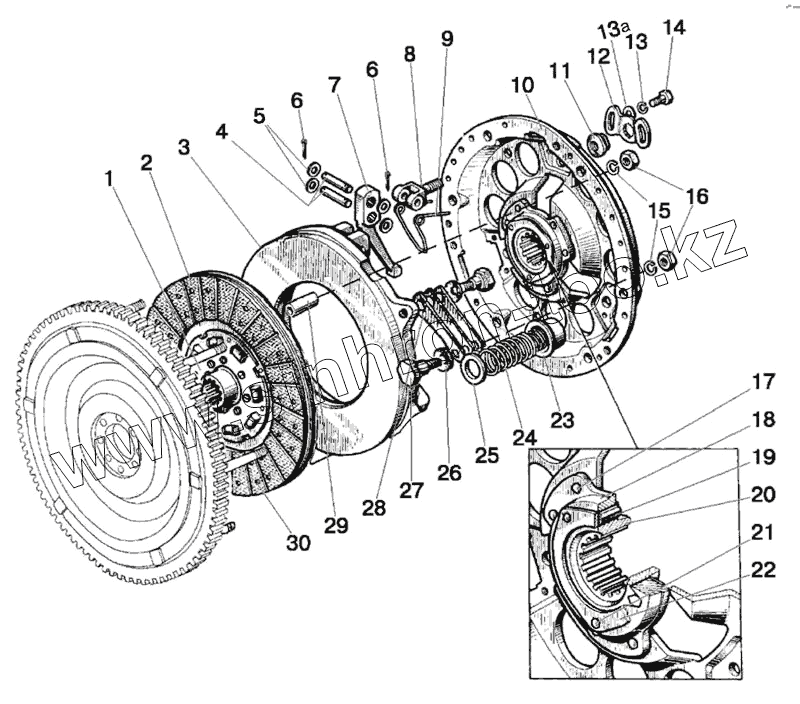

Каталог запасных частей к технике: МТЗ-90/92. Диски сцепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
80-1601090
ШЧ8
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
80-1601090 80-1601090 Диск сцепления в сборе
ШЧ8 ШЧ8 Шайба
1 85-1601130-01 Диск ведомый (с безасбестовыми накладками)
2 70-1601138-01 Накладка фрикционная
3 80-1601093 Диск нажимной
4 85-1601096 Палец
5 85-1601108 Шайба
6 3,2x18 Шплинт
7 85-1601094 Рычаг отжимной
8 85-1601097 Вилка
9 85-1601083 Пружина
10 85-1601125-Б Диск опорный
10 85-1601120-Б Диск опорный
11 85-1601109-А Гайка регулировочная
12 85-1601086 Шайба стопорная
13 ШП8 Шайба
14 М8х16 Болт
15 ШП 12 Шайба
16 М12х1,25 Гайка
17 8x22 Заклепка
18 70-1601051 Ступица (входит в дет.70-1601125)
19 70-1601091 Демпфер
20 70-1601053 Втулка
21 6x30 Заклепка
22 70-1601062 Шайба
23 85-1601072-Б Стакан
24 85-1601115 Пружина
25 85-1601118-Б Шайба изолирующая
26 85-1601121 Шайба
27 85-1601126 Болт
28 85-1601124 Пластина
29 70-1601074 Втулка
30 2-4x8-32 Заклепка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
