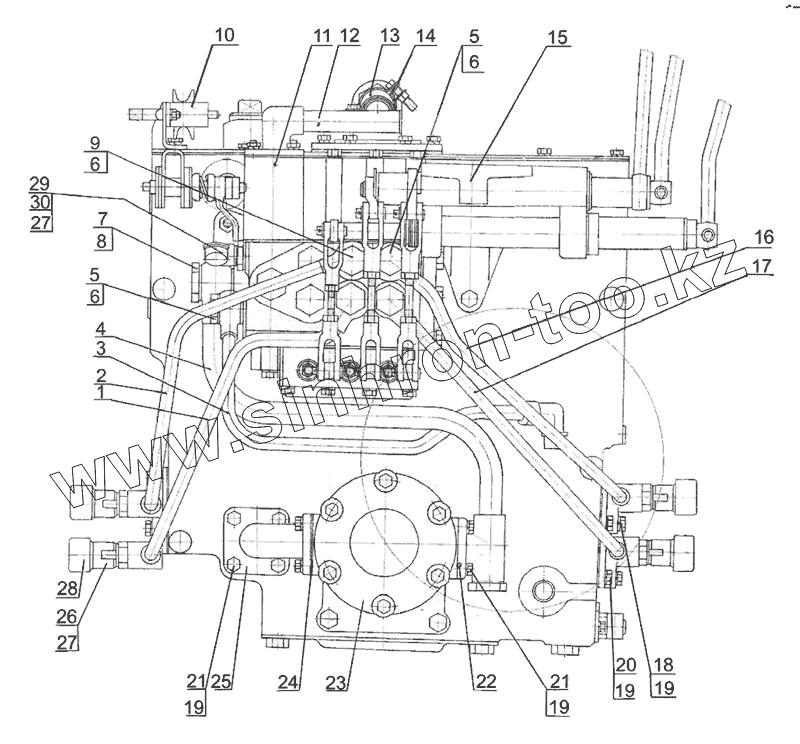

Каталог запасных частей к технике: МТЗ-90/92. Арматура корпуса гидроагрегатов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
21
22
23
23
24
25
26
27
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 70-4607130 Труба
2 70-4607120 Труба
3 70-4607410 Труба
4 Р50-4607075-А Труба
5 40-4607032 Болт
6 40-4607038-А Шайба
7 40-4607037 Болт
8 40-4607033-А Шайба
9 50-4607031 Болт
10 70-1310410-Б Блок управления в сборе
11 Р80-3/4-222-ЗГГ Гидрораспределитель
12 70Х-4607010 Трубопровод
13 50-4607063-Б2-01 Шланг силовой
14 ХС31 Хомут
15 70-4607040-Б Кронштейн
16 50-4607110 Труба
17 50-4607115 Труба
18 М8х30 Болт
19 ШП8 Шайба
20 М8х20 Болт
21 М8х25 Болт
22 035-40-30-2-2 Кольцо
23 НШ32УКФ-3 Насос шестеренный
23 НШ32Д-3 Насос шестеренный
24 50-4607097 Прокладка
25 50-4607096-А Патрубок
26 3057-4616330-А Клапан запорного устройства
27 017-022-30-2-2 Кольцо
28 50-4607039-А Колпак
29 40-3405061-А Штуцер М20х1,5
30 40-3405062 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
