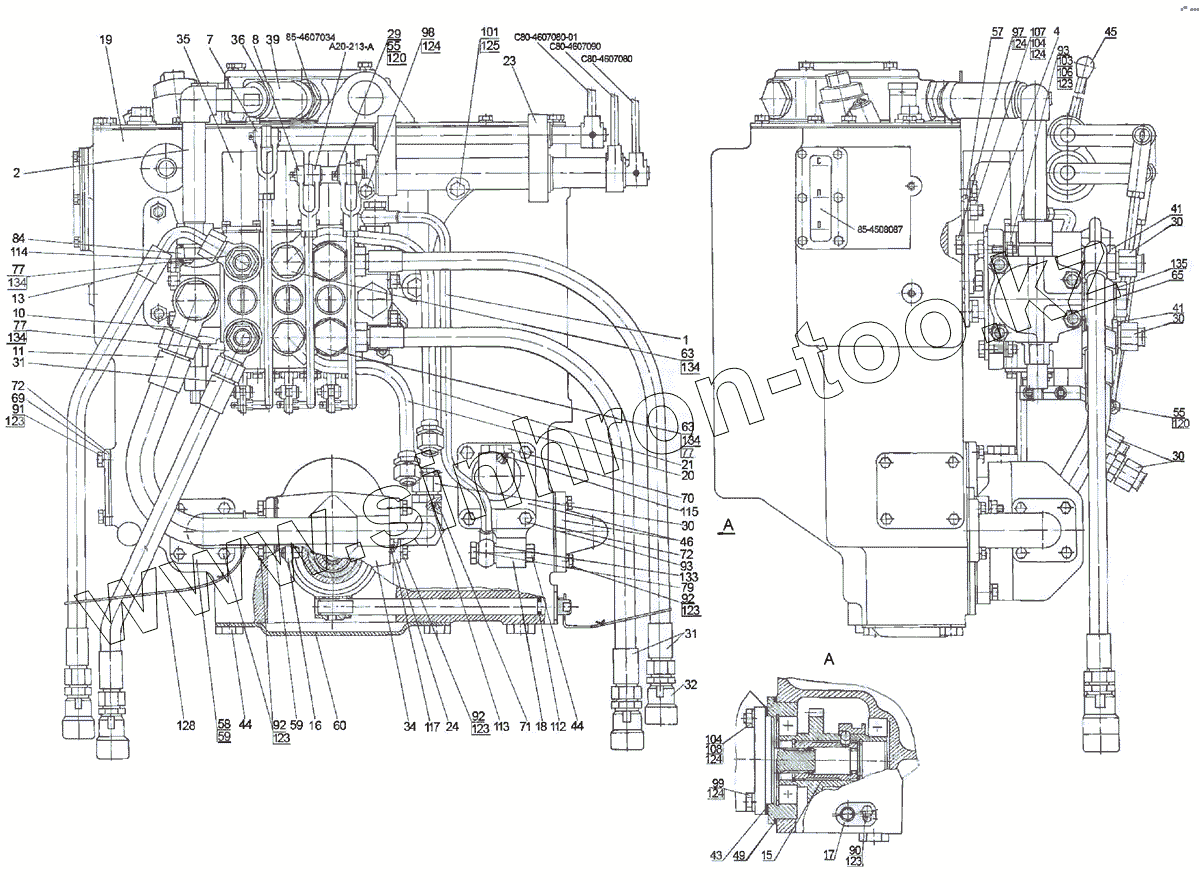

Каталог запасных частей к технике: МТЗ-900/920/950/952. Гидросистема Р85-4600015
Р85-4600015-02
85-4607034
С80-4607090
С80-4607080
А20-213-А
С80-4607080-01
1
2
4
7
8
10
11
13
15
16
17
18
19
20
21
23
24
24
29
30
30
30
30
31
31
32
34
34
35
36
39
41
41
43
44
44
45
46
49
55
55
57
58
59
59
60
63
63
63
69
70
71
72
72
77
77
77
79
84
90
91
92
92
92
93
93
97
98
99
101
103
104
104
106
107
108
112
113
114
115
117
120
120
123
123
123
123
123
123
124
124
124
124
125
128
133
134
134
134
134
135
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р85-4600015-02 | Р85-4600015-02 | Гидросистема | |
| 85-4607034 | 85-4607034 | Штуцер | |
| С80-4607090 | С80-4607090 | Рычаг | |
| С80-4607080 | С80-4607080 | Рычаг | |
| А20-213-А | А20-213-А | Вилка | |
| С80-4607080-01 | С80-4607080-01 | Рычаг | |
| 1 | Р85-4607110 | Труба | |
| 2 | Р85-4607425 | Труба | |
| 4 | Р1221-4607030 | Кронштейн | |
| 7 | Р1221-4607260 | Тяга | |
| 8 | Р1221-4607260-01 | Тяга | |
| 10 | 952-4607080 | Штуцер | |
| 11 | 952-4607140 | Рукав высокого давления | |
| 13 | 680-4607140-04 | Рукав высокого давления | |
| 15 | 80-4604010 | Привод насоса | |
| 16 | 85-4604030 | Вилка | |
| 17 | 85-4604040-Б | Вал | |
| 18 | 85-4607435 | Кронштейн | |
| 19 | 85-4608010 | Корпус гидросистемы | |
| 20 | 85-4607060-Б | Труба | |
| 21 | 85-4607080-Б | Труба | |
| 23 | 80-4607040-04 | Кронштейн | |
| 24 | Д80-4607100 | Патрубок | |
| 29 | А61-030-А1 | Палец | |
| 30 | Н.036.12.010 | Заглушка | |
| 31 | ПН.036.83.040 | Рукав высокого давления | |
| 32 | М036.50Б.10 | Корпус левый | |
| 34 | НШ32Д-3 | Насос шестеренный | |
| 34 | НШ32УКФ-3 | Насос шестеренный | |
| 35 | РП70-1221С | Распределитель | |
| 36 | ХС-31 | Хомут | |
| 39 | Р85-4607063 | Шланг | |
| 41 | 952-4607061 | Штуцер | |
| 43 | 36-1022054-А | Прокладка | |
| 44 | 1221-1802091 | Пробка резьбовая | |
| 45 | 70-3401093 | Наконечник | |
| 46 | 85-3407101 | Патрубок | |
| 49 | 70-4604037 | Прокладка | |
| 55 | 70-4607144 | Шайба | |
| 57 | 50-4607032-Б | Кронштейн | |
| 58 | 50-4607096-А | Патрубок | |
| 59 | 50-4607097 | Прокладка | |
| 60 | 50-4607099 | Крышка | |
| 63 | 40-4607032 | Болт | |
| 65 | 40-4607037 | Болт | |
| 69 | 80-4608019 | Крышка | |
| 70 | 85-4608021 | Пробка | |
| 71 | 70-1405089 | Штуцер | |
| 72 | 70-4608033 | Прокладка | |
| 77 | 530-4614029 | Угольник | |
| 79 | Д18-051 | Болт | |
| 84 | Н.036.04.011 | Штуцер ввертной | |
| 90 | М8-6gx16.88.35.019 | Болт | |
| 91 | М8-6gx20.88.35.019 | Болт | |
| 92 | М8-6gx25.88.35.019 | Болт | |
| 93 | M8-6gx30.88.35.019 | Болт | |
| 97 | M10-6gx20.88.35.019 | Болт | |
| 98 | M10-6gx30.88.35.019 | Болт | |
| 99 | M10-6gx40.88.35.019 | Болт | |
| 101 | M12-6gx35.88.35.019 | Болт | |
| 103 | M8-6H.6.019 | Гайка | |
| 104 | М10-6Н.6.019 | Гайка | |
| 106 | С8.01.019 | Шайба | |
| 107 | М103р/6gx20.66.019 | Шпилька | |
| 108 | М103р/6gx35.66.019 | Шпилька | |
| 112 | 013-017-25-1-4 | Кольцо | |
| 113 | 017-022-30-1-4 | Кольцо | |
| 114 | 021-024-19-2-2 | Кольцо | |
| 115 | 021-025-25-1-4 | Кольцо | |
| 117 | 035-040-30-1-4 | Кольцо | |
| 120 | 3,2x18.019 | Шплинт | |
| 123 | 8Т | Шайба | |
| 124 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 125 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 128 | 1,0-О-С | Проволока | |
| 133 | 4600.18 | Шайба РМ14 | |
| 134 | 4600.20 | Шайба РМ1/2 | |
| 135 | 4600.22 | Шайба РМ24 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
