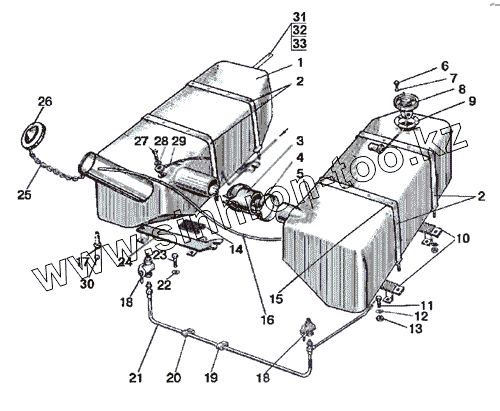

Каталог запасных частей к технике: МТЗ-900/920/950/952. Баки топливные (пластмассовые)

Тип техники

Марка

Модель

Схема

70-1101005

1

2

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
70-1101005	70-1101005		Баки
1	80-1101510		Бак (пластиковый)
2	70-1101070		Хомут
3	70-1101035-Б		Рукав
4	ХС-66		Хомут
5	80-1101520		Бак пластиковый
6	B.M5-6gx12.58.019		Винт
7	80-1101067		Шайба
8	АР70.3827		Бензомер
8	ДУМП-21М		Датчик уровня топлива
9	200-3806026		Прокладка
10	80-1101250-Б		Кронштейн правый
11	M10-6gx25.88.35.019		Болт
12	10ОТ		Шайба ОСТ 37.001.115-75
13	М10-6Н.6.019		Гайка
14	80-1101012-Б		Прокладка
15	ПР-36-01		Прокладка
16	80-8101015-02		Шланг
17	822-1101081		Штуцер
18	ПП6-1		Кран
19	70-1101042		Скоба
20	50-1111102-01		Прокладка
21	920П-1101210		Топливопровод
22	12ОТ		Шайба ОСТ 37.001.115-75
23	M12-6gx30.88.35.019		Болт
24	80-1101280-Б		Кронштейн левый
25	36-1101070		Цепочка
26	082-1103010		Пробка
27	36-1104787		Болт
28	36-1104788		Прокладка
29	920-1101160-05		Топливопровод
30	11,113-100		Шарик
31	920П-1101240-05		Топливопровод
32	Д18-051		Болт
33	Д18-055А-01		Кольцо уплотнительное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
