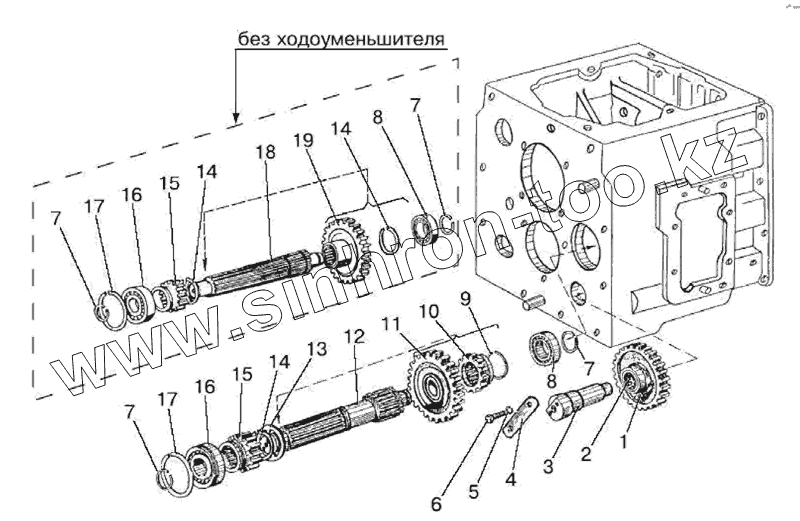

Каталог запасных частей к технике: МТЗ-826. Вал 1-ой передачи и передачи заднего хода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
50-1701380-А
70-1701380
1
2
3
4
5
6
7
7
7
7
8
8
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
50-1701380-А 50-1701380-А Вал 1-ой передачи и 3.х.
70-1701380 70-1701380 Вал 1-ой передачи и заднего хода в сборе
70-1701080 70-1701080 Шестерня с подшипником в сборе
1 70-1701082 Шестерня заднего хода промежуточная
2 3КК30х35х46Е Подшипник
3 50-1701434-А Ось
4 50-1702082-А Планка
5 10 ОТ Шайба
6 M10-6gx25.88.35.019 Болт
7 ХЧМ-1701163 Кольцо
8 208А Подшипник
9 2С65 Кольцо
10 70-1701072 Шестерня включения ходоуменьшителя I
11 70-1701224 Шестерня привода ходоуменьшителя
12 70-1701382 Вал I передачи и з.х.
13 70-1701226 Шайба
14 2С50 Кольцо
15 50-1701212-А Шестерня I передачи и заднего хода
16 50308А Подшипник
17 90 Кольцо
18 50-1701382-А Вал 1-ой передачи и 3.х.
19 Ф50-1701224 Шестерня
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
