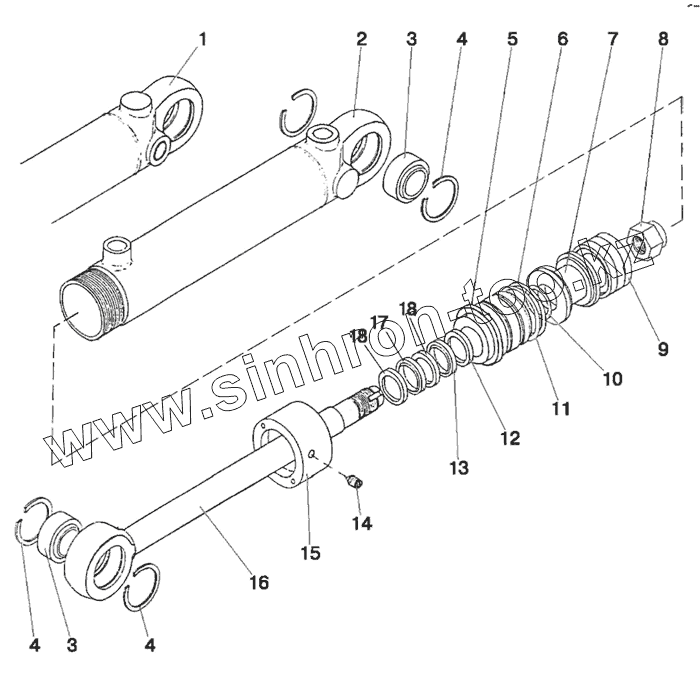

Каталог запасных частей к технике: МТЗ-826. Гидроцилиндр 50x25-200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
Ц50-3405215-А-01
Ц50-3405215-А
1
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали
Ц50-3405215-А-01 Ц50-3405215-А-01 Гидроцилиндр
Ц50-3405215-А Ц50-3405215-А Гидроцилиндр
1 Ц50-3405220-01 Корпус цилиндра
2 Ц50-3405220 Корпус цилиндра
3 ШС-25 Подшипник
4 C42 Кольцо
5 Ц50-3405218-Б Крышка передняя
6 045-050-30-1-4 Кольцо
7 Ц50-3405223-Б Поршень
8 Ц50-3405222 Гайка
9 24251797 Уплотнение поршня
10 025-028-19-1-4 Кольцо
11 Ц50-3405228 Кольцо защитное
12 24223269 Уплотнение штока
13 24004792 Манжета штока
14 A.M8-6gx10.45H.40X.05 Винт
15 Ц50-3405224 Гайка
16 Ц50-3405221-Б Шток
17 24223123 Уплотнение штока
18 24226044 Направляющая штока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
