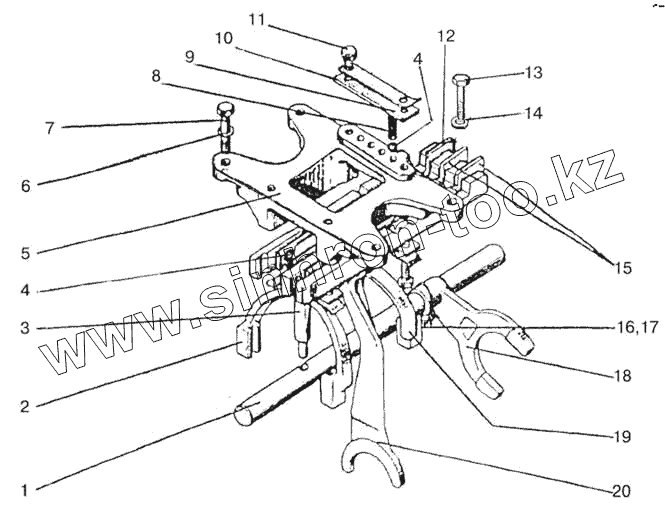

Каталог запасных частей к технике: МТЗ-822. Механизм управления коробкой передач. Корпус вилок

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 50-1702063 Валик
2 74-1702096 Вилка переключения 2-й и 3-йпередач
3 922-1702095 Поводок
4 10,0-60 Шарик ГОСТ 3722-81
5 50-1702085 Корпус вилок
5 922-1702080 Корпус
6 ШП10 Шайба
7 М10х30 Болт
8 50-1702148-А Пружина фиксатора
9 50-1702081 Планка вилок переключения
10 50-1702107-А Пластина стопорная
11 М10х25 Болт
12 74-1702040 Пластина
13 50-1702092 Болт призонный М12х42
14 ШП12 Шайба
15 50-1702083 Планка замковая
16 36-1702110 Винт установочный
17 1,6-0-С Проволока
18 50-1702028 Вилка переключения редуктора
19 74-1702116 Вилка 4-й и 5-й передач
20 74-1702086 Вилка 1-й передачи и заднего хода
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
