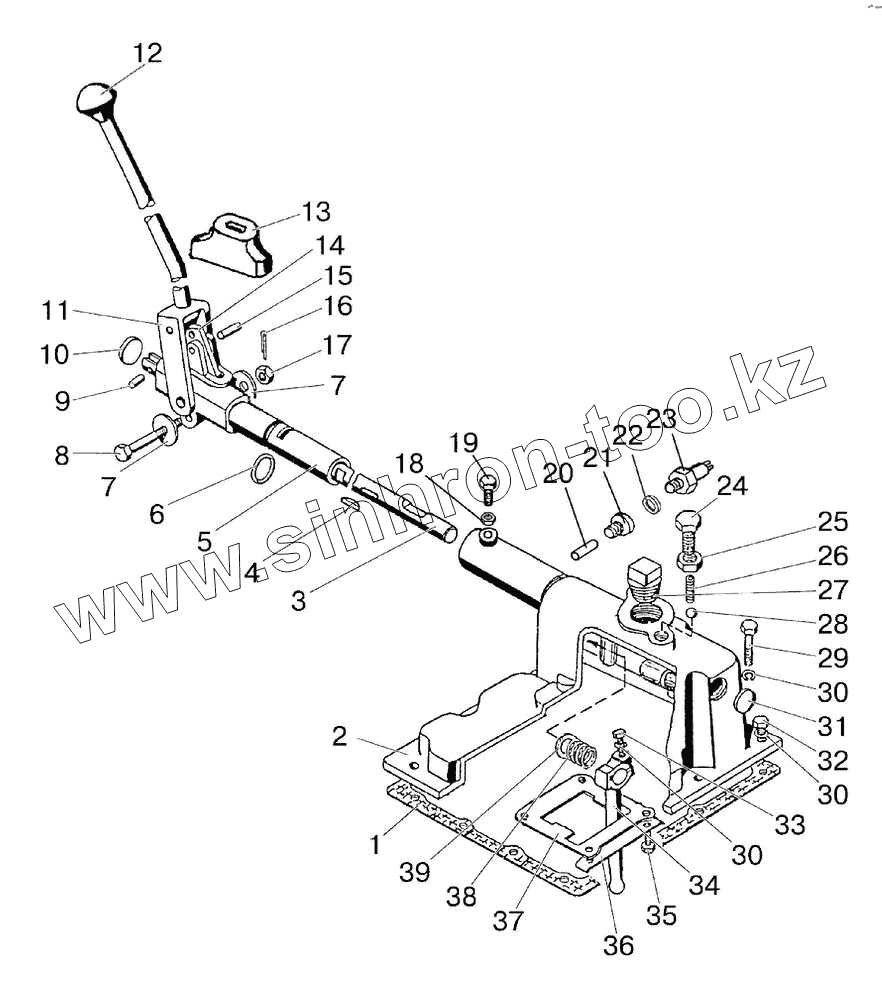

Каталог запасных частей к технике: МТЗ-821/921. Механизм управления коробкой передач, крышка

Тип техники

Марка

Модель

Схема

921-1703010-01

921-1703010

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

30

31

32

33

34

35

36

37

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
921-1703010-01	921-1703010-01		Крышка
921-1703010	921-1703010		Крышка
1	50-1702026		Прокладка
2	921-1703025		Крышка
3	921-1703201		Вал
4	СШ611		Шпонка 6x11
5	921-1703210		Опора
6	032-036-25-2-4		Кольцо
7	ШЧ 12		Шайба
8	50-2403034-01		Болт
9	ШЦК 8x20		Штифт
10	35-10 кпЦ9Хр		Заглушка
11	921-1703220		Рычаг
12	А15.05.020		Рукоятка
13	70-1703203-А		Чехол
14	70-1703202-А		Поводок
15	ШКЦ 8x25		Штифт
16	3,2x25		Шплинт
17	М12		Гайка
18	М10		Гайка
19	921-1703046		Винт
20	921-1703205		Толкатель
21	921-1703029		Переходник
22	50-1702048		Прокладка
23	ВК 12-51		Выключатель
24	70-1703204		Болт
25	М16		Гайка
26	50-1702148-А		Пружина фиксатора
27	ПККГ1 1/4		Пробка
28	13,8-60		Шарик 13,8 мм
29	М10		Гайка
30	ШП 10		Шайба
31	28-10кпЦ9Хр		Заглушка
32	М10x35		Болт
33	М10x30		Болт
34	70-1703011		Рычаг
35	М10х18		Болт
36	50-1702107-А		Пластина стопорная
37	70-1703084		Пластина
37	74-1703084		Пластина
38	70-1703057		Пружина
39	70-1703058		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
