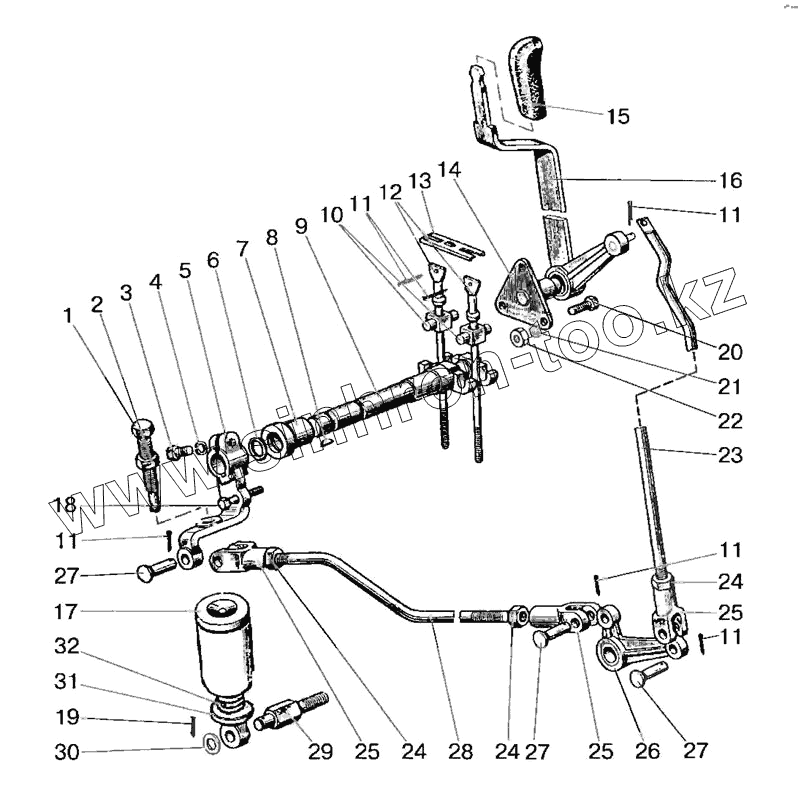

Каталог запасных частей к технике: МТЗ-80 (2009). Управление задним валом отбора мощности

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
80В-4216010
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
25
25
26
27
27
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
80В-4216010 80В-4216010 Управление задним ВОМ
80В-4216095-А 80В-4216095-А Тяга
1 70-4216023-А Болт
2 М16 Гайка
3 М12x35 Болт
4 12ОТ Шайба ОСТ 37.001.115-75
5 50-4216022-А Рычаг
6 025-030-30-1-4 Кольцо
7 50-4216024 Втулка
8 СШ-611 Шпонка
9 50-4216070-Б Валик управления с осью в сборе
9 50-4216018 Валик
10 50-4216034 Ось
11 3,2x18 Шплинт
12 70-4216028 Винт
13 80-4216039 Стопор
14 80В-4216105 Кронштейн
15 А13.17.000-01 Рукоятка
16 85-4216100-Б Рычаг
17 70-4216015 Крышка
18 М10x60 Болт
19 4x36 Шплинт
20 М8х16 Болт
21 8Т Шайба
22 М8 Гайка
23 80-4216060 Тяга 80-4216043 в сборе
23 80-4216091А Тяга
24 М12x1,25 Гайка
25 50-3502203 Вилка
26 80-4216050 Рычаг 80-4216057со втулкой в сборе
27 12x32 Палец
28 80-4216043 Тяга
29 70-4216048-Б Болт
30 16ОТ Шайба ОСТ 37.001.115-75
31 70-4216013 Стакан
32 70-4216011 Пружина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
