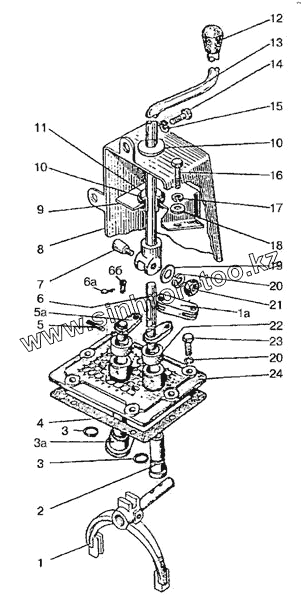

Каталог запасных частей к технике: МТЗ-80 (2009). Управление реверс-редуктором

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

66

Позиция на иллюстрации	Заводской номер детали		Название детали
Р70-1723060	Р70-1723060		Рычаг
Р70-1723013	Р70-1723013		Планка
74-1723140	74-1723140		Рычаг
Р70-1723020	Р70-1723020		Ось
3,2x18	3,2x18		Шплинт
Р70-1723010	Р70-1723010		Крышка
1	74-1723020-Б		Вилка в сборе
2	Р70-1723011		Ось рычага
3	020-025-30-1-4		Кольцо
4	50-1601347		Прокладка
5	70-1723012		Штифт 6х36.88.016
6	Р70-1723030		Рычаг
7	70-1723063		Клин
8	80-6700370-Б		Кожух
9	80-6702291		Накладка
10	70-3723024		Втулка
11	70-4605308-Б		Втулка
12	А15.05.020-01		Рукоятка
13	Р70-1723065		Рычаг
14	М16x20		Болт
15	ШП6		Шайба
16	М6х14		Болт
17	ШП6		Шайба
18	ШЧ6		Шайба
19	ШЧ10		Шайба
20	ШП10		Шайба
21	М10		Гайка
22	70-1723032		Втулка
23	М10x30		Болт
24	Р70-1723015		Крышка
66	10x28		Палец
